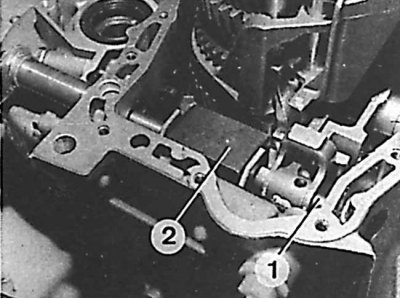

Монтаж оси селектора
1 – ось; 2 – дистанционный элемент

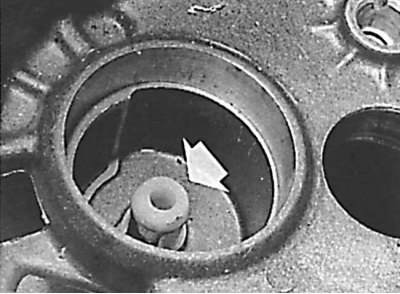

1. Заменить внешнее кольцо конусного подшипника первичного вала. Для снятия следует использовать приспособление 8.0317 А, а для установки – приспособления 8.0317 А и Е.
2. Проверить состояния пластикового элемента (указан стрелкой) подвода масла к вторичному валу, а затем установить палец селектора.
3. Установить во внешнем корпусе дифференциал, поверхности крышки смазать средством "Loctite Formetanch". Закрепить крышку.

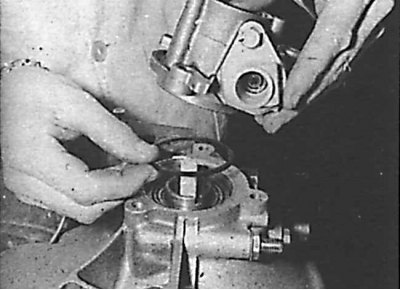

4. Установить уплотнительное кольцо (приспособление 8.0317 G).

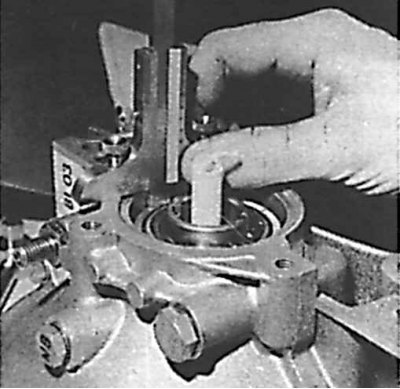

5. Измерить натяг подшипников дифференциала (если это необходимо). Установить прокладку 8.0317 L (толщиной 2,2 мм), а затем подшипниковый корпус без поводка привода спидометра и без круглого уплотнительного кольца. Постепенно затянуть болты необходимым моментом, поворачивая все время дифференциал, а затем отвинтить и снять корпус подшипников.

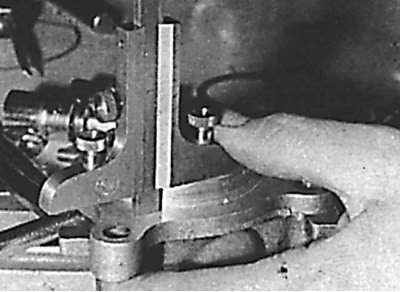

6. Снять прокладку 8.0317 L и измерить расстояние между внешним кольцом подшипника и поверхностью соединения внешнего корпуса дифференциала (следует использовать глубиномер).
7. Измерить высоту посадки подшипникового корпуса.
8. Найти разницу между обоими измеренными значениями. Для нахождения толщины прокладки, которую следует установить, чтобы обеспечить необходимый натяг подшипников, необходимо к найденному значению прибавить 0,1 мм.
9. Установить на корпусе подшипников узел привода спидометра, вставить круглое уплотнительное кольцо и закрепить подшипниковый корпус на внешнем корпусе дифференциала. Затянуть болты необходимым моментом.
10. Установить в корпусе подшипников уплотнительное кольцо.
11. Установить направляющую втулку выжимного подшипника и внешнее кольцо подшипника.
12. Установить раму задней передачи (если она была снята).
13. Приготовить ось селектора: при помощи приспособления 0317 С сжать пружину вместе с ее двумя пластиковыми чашками, выровнять палец селектора и зажим блокировки (трубка диаметром 13 мм и длиной 34,5 мм).
14. Вставить ось селектора, извлечь приспособление для сжатия пружины, установить штифты.
15. Установить промежуточный соединитель для рычага оси селектора, круглое уплотнительное кольцо, остальные элементы, а также соединитель, прокладку и гайку.
16. Установить специальный уплотнитель оси селектора (приспособление 8.0317 В), а затем заглушку оси.

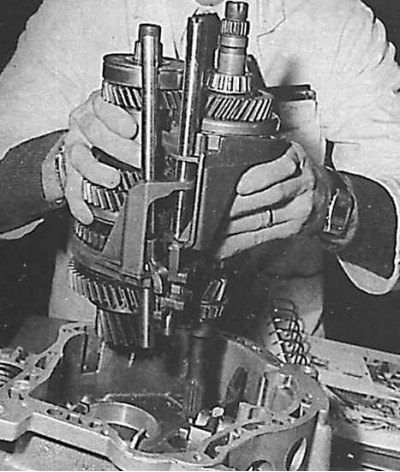

17. Разместить в картере намагниченную пластинку и установить картер. Смазать поверхность средством "Loctite Formetanch".

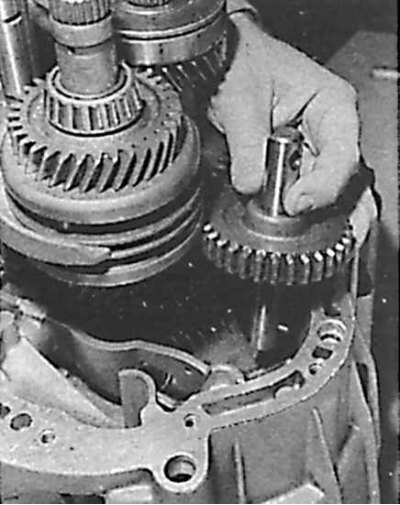

18. Сложить первичный и вторичный валы с вилками и их осями и все вместе установить в картере.
19. Установить ось и шестерню задней передачи. Следует соответствующим образом расположить штифт оси и смотреть, чтобы скос зубьев шестерни был направлен вверх (для облегчения установки шестерни следует поднять раму задней передачи).
Внимание! Ввинтить болт крепления оси задней передачи (момент затягивания – 20 Нм).

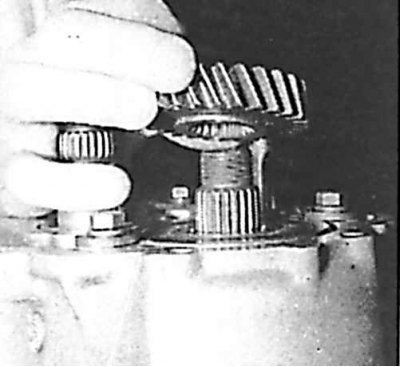

20. Установить защелку крепления неподвижной оси, пружинное кольцо подшипника вторичного вала. Поднять весь узел для облегчения его установки. Затянуть два болта крепления подшипника моментом 15 Нм.
21. Установить шестерню 5 передачи вторичного вала; фланец должен находиться со стороны подшипника.
22. Установить упорное кольцо внешнего кольца подшипника вала сцепления. Следует обратить внимание на правильную установку.
23. Установить втулку шестерни 5 передачи, а затем шестерню 5 передачи, а также скользящую муфту вместе со ступицей.
24. Включить две передачи, затянуть гайку вторичного вала (50 Нм) и зафиксировать ее от отвинчивания.
25. Извлечь втулку перемещения 5 передачи, вставить вилки, а затем закрепить все это шариком и блокирующей пружиной.
26. Снова включить две передачи и затянуть гайку первичного вала (50 Нм), а затем зафиксировать ее от отвинчивания.
27. Выключить 5 передачу, а затем закрепить штифт.
28. Смазать средством "Loctite Formetanch" и установить крышку узла 5 передачи.
