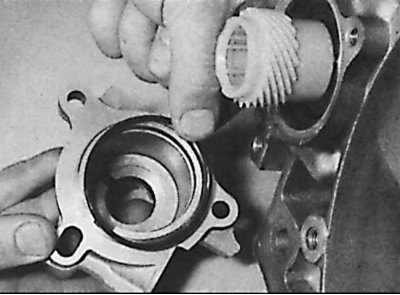

Снятие уплотнительного кольца с корпуса привода спидометра
Снятие
1. Поднять переднюю часть автомобиля и зафиксировать на подставках. Привод спидометра расположен на задней части картера коробки передач, рядом с внутренним концом правого приводного вала.

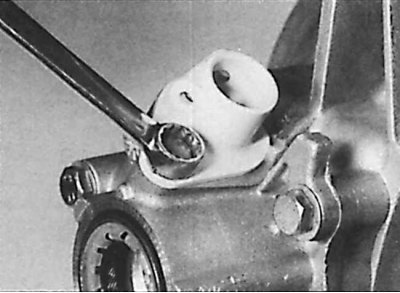

2. Извлечь штифт и снять трос спидометра с привода спидометра. При наличии, отсоединить электрический разъем от привода спидометра.

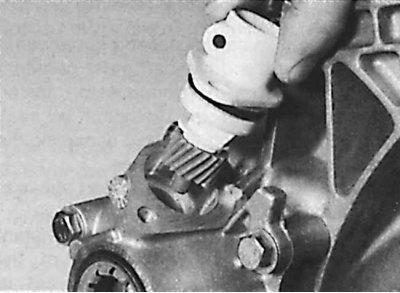

3. Отвинтить болт крепления привода спидометра.
4. Извлечь привод спидометра вместе с шестерней из картера коробки передач.
5. Если необходимо, шестерню можно извлечь из кожуха и заменить уплотнительное кольцо.

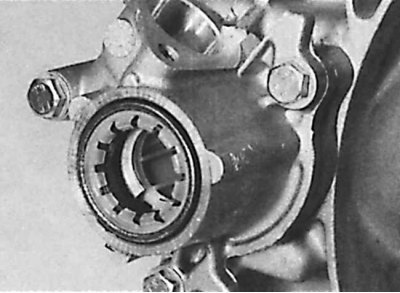

6. Если изношена шестерня привода спидометра, проверить состояние ведущей шестерни в картере коробки передач.
7. Для снятия ведущей шестерни привода спидометра, извлечь правый приводной вал из коробки передач, отвинтить три болта, и снять корпус привода спидометра с коробки передач. Снять ведущую шестерню привода спидометра с дифференциала вместе с регулировочными прокладками.
Установка

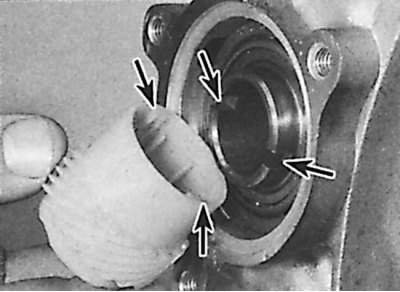

Установка производится в последовательности обратной снятию, при этом необходимо совместить выступы на ведущей шестерне привода спидометра с пазами на дифференциале (указаны стрелками).
