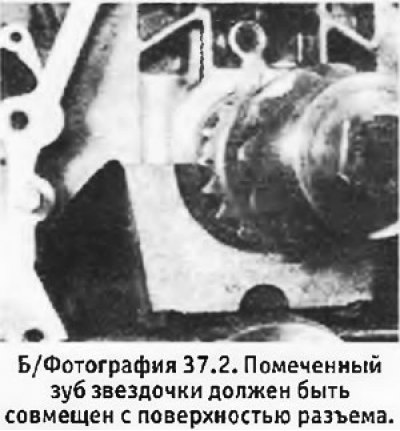

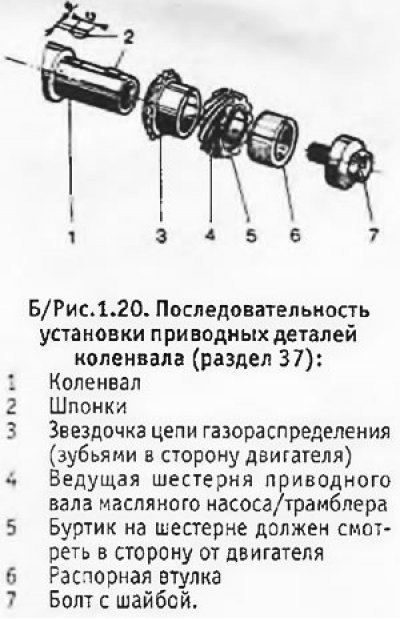

2. Установить на коленвал звездочку (зубьями в сторону блока цилиндров), косозубую шестерню и распорную втулку. Вставить крепежные болты стопорной шайбой, но пока не затягивать их. При коленвале, стоящем как показано в разделе 35, параграф 1, помеченный зуб звездочки должен быть совмещен с поверхностью разъема между крышкой коренного подшипника и блока цилиндров (см. фотографию).

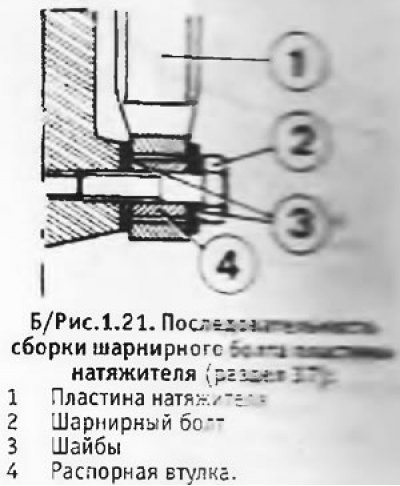

3. Собрать шарнирный болт пластины натяжителя с распорной втулкой и шайбами, как это показано на Б/рис. 1.21 и покрыть резьбу болта составом для фиксации резьбовых соединений. Установить собранный болт на блок цилиндров и затянуть его до нужного момента. Проверить пластину натяжителя на свободу движения.

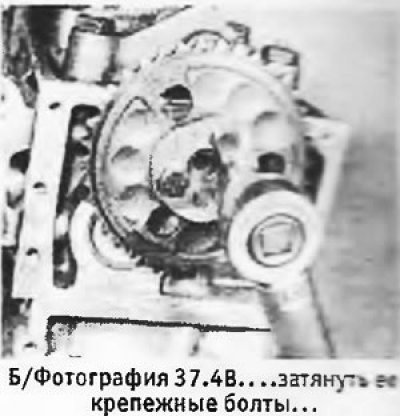

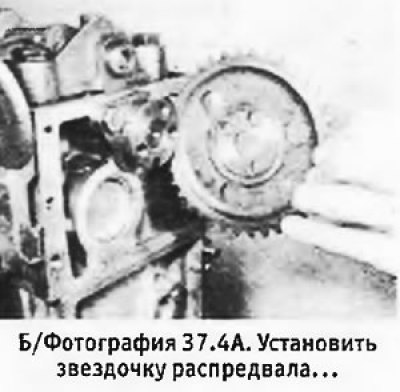

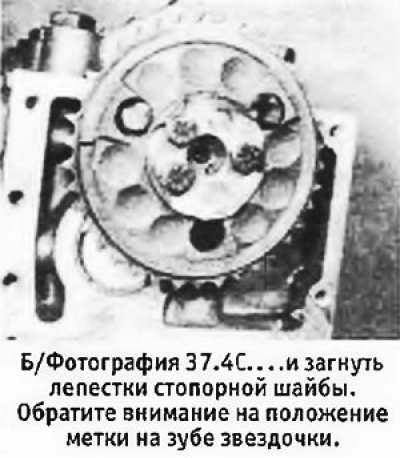

4. Установить на место звездочку распредвала (см. фотографию) и затем стопорную пластину с тремя крепежными болтами. Затянуть болты до нужного момента и загнуть язычки стопорной пластины для того, чтобы законтрить болты (см. фотографию). Метка на зубе звездочки должна находиться в положении, показанном на фотографии (если смотреть на звездочку спереди).
 |
 |

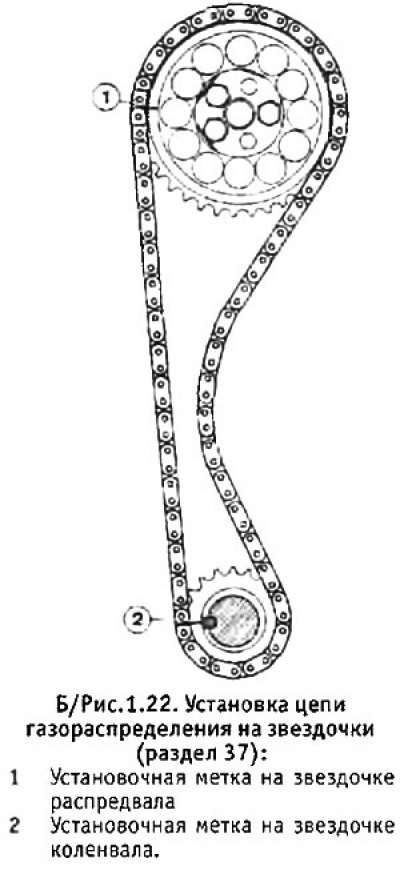

5. Для облегчения установки цепи газораспределения на ней имеются 3 звена, помеченных белой краской. Если эти метки не видны, следует пометить звенья самостоятельно. Нанести метку на наружную поверхность любого звена, затем отсчитать от него 16 звеньев (считая вместе с уже помеченным) и пометить наружные поверхности 16-го и 17-го звеньев. Установить цепь на звездочки так, чтобы одиночная метка совместилась с помеченным зубом звездочки коленвала, а два стоящих рядом помеченных звена находились по обе стороны от метки на звездочке распредвала (см. Б/рис. 1.22). По необходимости отрегулировать положение распредвала так, чтобы можно было правильно установить цепь.

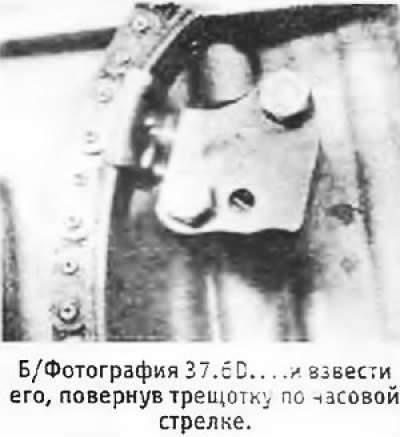

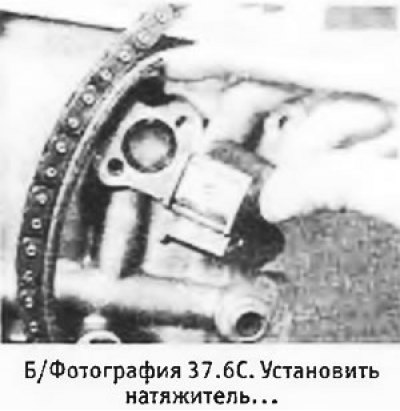

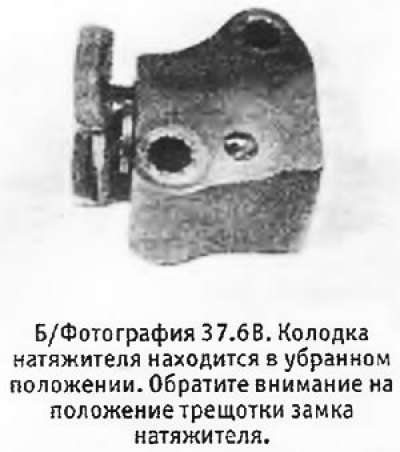

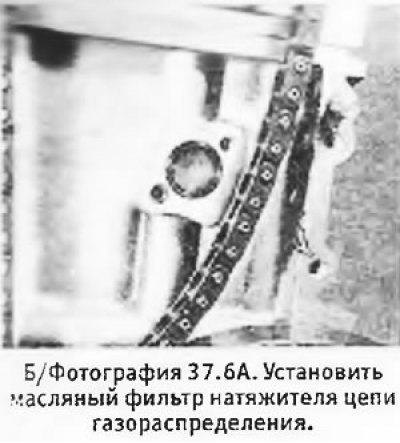

6. Установить фильтр натяжителя цепи в предназначенное для него углубление в блоке цилиндров. Проверить, чтобы колодка натяжителя была заблокирована в убранном положении и установить на натяжитель 2 крепежных болта со стопорными шайбами, прокладку и распорную пластину. Установить собранный натяжитель на блок цилиндров и затянуть крепежные болты до нужного момента. Взвести натяжитель, повернув трещотку замка по часовой стрелке и дать ему натянуть цепь (не пытайтесь вручную помочь натяжителю) (см. фотографии).
 |
 |
 |
 |
7. Затянуть крепежный болт звездочки коленвала до нужного момента. При необходимости можно заблокировать коленвал от вращения, как это указано в разделе 12, параграф 5.
