Примечание. Снятие осуществляется через нижнюю часть автомобиля.
Примечание. После выключения зажигания подождите 15 минут, прежде чем отключать аккумуляторную батарею (чтобы гарантировать запоминание результатов «обучения» различных компьютеров).
Отсоедините аккумуляторную батарею.

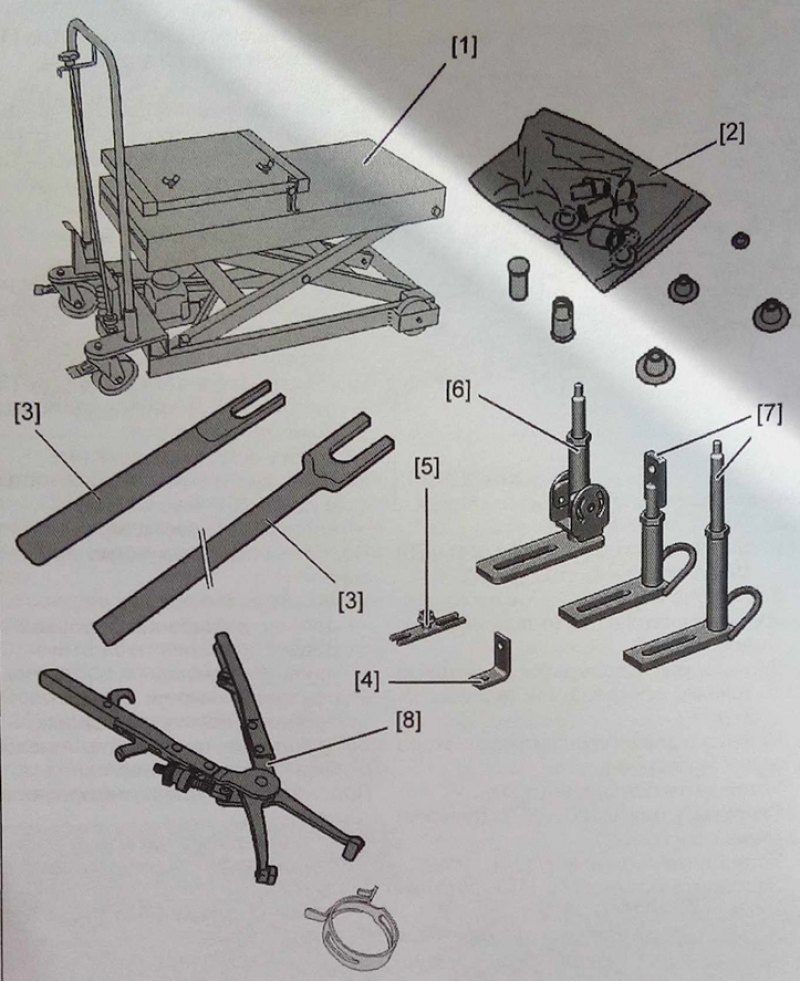

Специальные приспособления: 1 - домкрат с платформой 0004; 2 - комплект заглушек 0194Т; 3 - вилки для снятия приводных тяг коробки передач 0216-G1 / 0216-G2; 4 - скоба опоры двигателя 0005-Е; 5 - опора специфичная 0005-Н1; 6 - комплект опор, удерживающих силовую установку 0005-G; 7 - комплект опор, удерживающих силовую установку 0005-С; 8 - зажим для снятия-установки эластичных хомутов 0165.
Снимите:
- декоративную крышку двигателя;
- защитный экран под двигателем;
- передние колеса;
- передний бампер (см. соответствующую операцию);
- фары (см. соответствующую операцию).

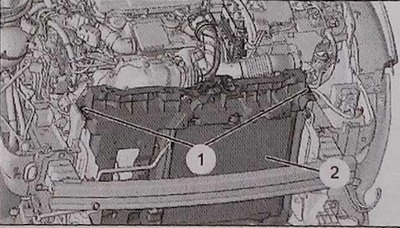

Отверните два болта крепления (1) радиатора охлаждения (2).
Немного приподнимите и отодвиньте радиатор вперед.
Снимите ремень привода навесного оборудования (см. соответствующую операцию).
Снимите подмоторную раму и приводные валы (см. соответствующую операцию).
Слейте охлаждающую жидкость из системы охлаждения двигателя (см. соответствующую операцию).
Снимите аккумуляторную батарею и лоток.

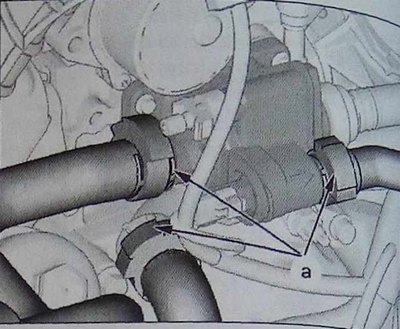

Отсоедините шланги блока выхода охлаждающей жидкости (в зоне «а» ) (с помощью приспособления [8]).
[Источник материала этот сайт: AutoInstruction.ru]

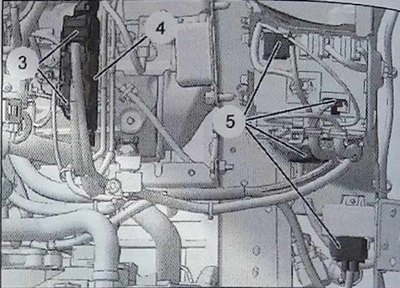

Отсоедините разъемы (5) и (3). Снимите ЭБУ двигателем (4).
Отодвиньте жгут проводов.

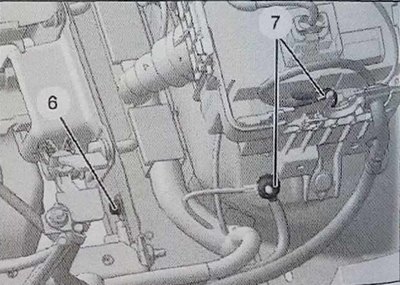

Отверните болты (6) и (7).
Отодвиньте жгут проводов.

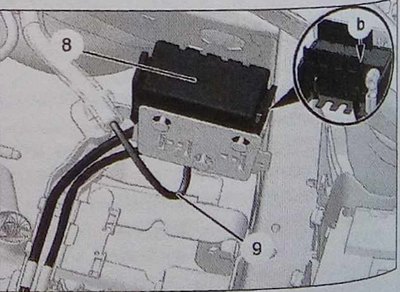

Снимите крышку (8) блока предохранителей высокого напряжения и жгут проводов питания (9) .
Отсоедините разъем жгута проводов питания (в зоне «b»).

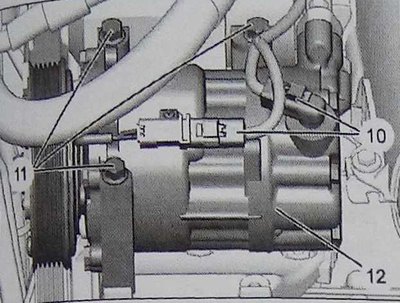

Отсоедините разъемы (10).
Отверните крепежный болт (11).
Не отсоединяя трубопроводов, отверните в сторону и закрепите компрессор климатической установки (12).

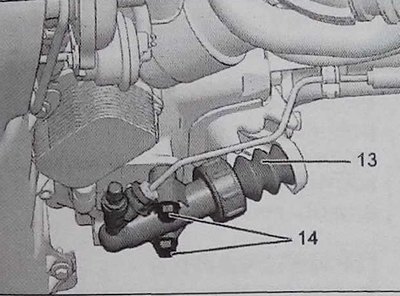

Отверните болты (14).
Снимите и отодвиньте рабочий цилиндр гидропривода сцепления (13).
Снимите трубку разрежения с вакуумного насоса.

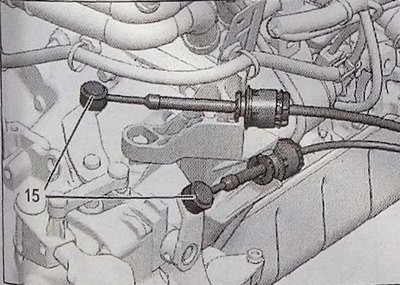

Отсоедините и отодвиньте тяги переключения передач коробки передач (15) (с помощью приспособления [3]).
Отсоедините концевой выключатель заднего хода.

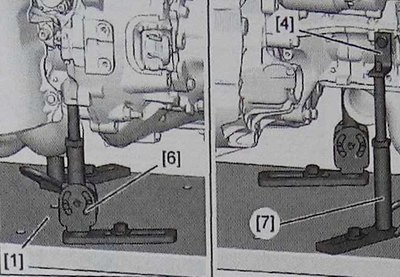

Установите подъемник [1] с опорами [6] и [7] под силовую установку.
Закрепите промежуточную опору [4] на блоке цилиндров.

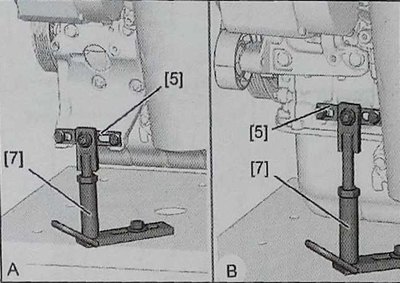

А (автомобиль с кондиционером воздуха): закрепите промежуточную спору [5] на опоре компрессора кондиционера воздуха.
B (автомобиль без кондиционера): закрепите промежуточную опору [5] на блоке цилиндров.
Затяните набор креплений опор. Немного поднимите силовую установку с помощью подъемного стола [1].
Пометьте на полу положение подъемного стола.
Внимание. Прежде чем отсоединить, очистите все соединительные элементы трубок контура низкого давления (при необходимости).

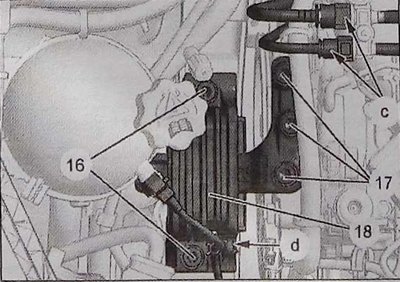

Отсоедините контур питания и возврата топлива (в зоне «с»).
Заглушите соединительные элементы трубок подвода и возврата топлива (с помощью приспособления [2]). Отсоедините трубку отвода пузырьков воздуха в расширительный бачок (в зоне «d»).
Отверните крепежные болты (16) и (17) и снимите верхнюю правую опору двигателя (18).

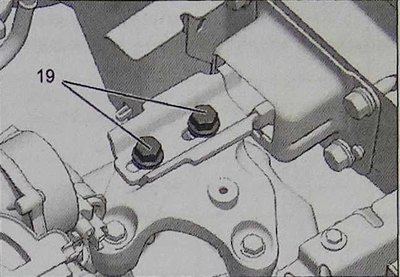

Отверните крепежный болт (19).
Снимите силовую установку через нижнюю часть автомобиля.
