Специальные приспособления: 1 - экстрактор «Facom» L53 (К2+Т2) 4108-Т; 2 - винт 9501-Т.А; 3 - опорная пластина экстрактора подшипника 0621.В; 4 - гайка 9501-Т.С1; 5 - съёмник 9501-T.D4 + 9501-T.D5; 6 - вспомогательный вкладыш 9501-Т.С2; 7 - наконечник для установки подшипника 0621.1; 8 - вкладыш для установки 0621.Р.
Снятие
Снимите передний поворотным кулак (см. соответствующую операцию).
Снимите пружинное стопорное кольцо (1) подшипника передней ступицы.
Закрепите переднюю ступицу в тисках.
Установите приспособление 6.
Установите приспособления 5 и 2.
Вытрессуйте ступицу с внутренним полукольцом подшипника (2).
Установите два колёсных болта в ступицу, затем установить её в тиски.
 |
 |
Выпрессуйте внутреннее кольцо (2) при помощи экстрактора.
Установите новое внутреннее кольцо (2) в его гнездо.
Установите приспособление 4 на сепаратор подшипника.
Установите приспособление 3.
Выньте подшипник с помощью пресса.
[Оригинал найдёте на этом ресурсе: AutoInstruction.ru]
Установка
Установите приспособление 7.
Установите подшипник до упора при помощи пресса.
Установите в гнездо новое стопорное кольцо (1) подшипника.

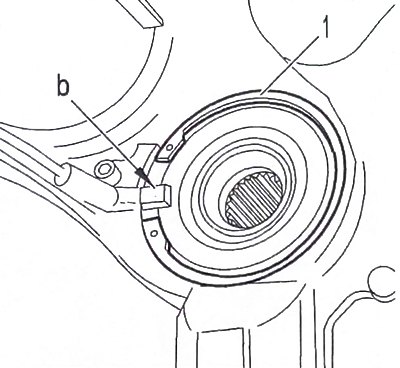

Внимание. Стопорное кольцо не должно перекрывать пространство «b» для возможности установки датчика ABS.
Проверьте положение стопорных колец (1).
Установите приспособления 4 и 8.
Установите ступицу запрессовкой до упора.
Установите поворотным кулак на автомобиль (см. соответствующую операцию).
