Снятие
Поднимите и заблокируйте автомобиль, вывесив передние колеса.
Снимите переднюю подмоторную раму.
Отверните болты (1) и снимите узел в сборе: стабилизатор поперечной устойчивости / опоры.
Идентификация крышек
Стабилизатор поперечной устойчивости шарнирно закреплен двумя эластичны!ми крышками (2).
Правильное расположение в боковом и горизонтальном направлениях обеспечивается двумя лысками «а» в нижней части опоры! (2) и двумя метками «Ь» на участке квадратного сечения (4).
Скоба (3) удерживает весь узел в сборе.
Снятие опор
Внимание. Не допускайте прямого контакта балки стабилизатора поперечной устойчивости с каким-либо предметом или металлическим инструментом.
Удерживайте на верстаке балку стабилизатора поперечной устойчивости, чтобы снять скобы (3) и опоры (2).

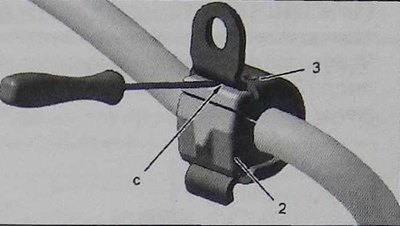

Извлеките скобу (3), воспользовавшись, в качестве рычага плоской отверткой (в зоне «с»).
Снимите опору (2).
Установка опор
Внимание. Проверьте состояние балки стабилизатора поперечной устойчивости (отсутствие следов удара, трещин или точек коррозии). Краска, покрывающая балку, не должна быть повреждена до обнажения металла.
Отодвиньте и вставьте опору (2).
Примечание. Щель опоры (2) должна быть расположена сзади штанги стабилизатора поперечной устойчивости.
Совместите внутренние лыски «а» с выштамповками «b» на балке стабилизатора поперечной устойчивости (одна с каждой стороны).
Внимание. Нанесите уплотнительную монтажную пасту для типа «REMA РМ600» внутрь скобы (3) (в зоне «J»). Не наносите пасту ни на штангу стабилизатора поперечной устойчивости, ни внутрь опоры.
Удерживайте опору (2), чтобы предотвратить любое вращение.
Установите на место скобу (3).
Установка
Установите на место стабилизатор поперечной устойчивости (4) вместе с его опорами (2) и скобами (3).
[Источник статьи доступен на портале: AutoInstruction.ru]

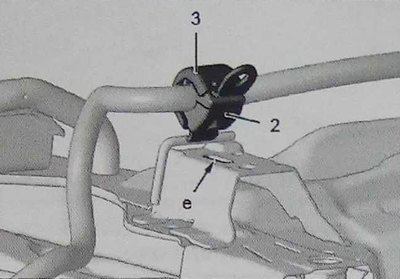

Примечание. Чтобы гарантировать выравнивание опор (2), они должны быть расположены в зоне «е».
Внимание. Соблюдайте межосевое расстояние опор: 592 мм.
Установите обратно болты (1), затяните моментом 75 ± 7,5 Нм.
Проверьте расположение скобы (3) в крючках подмоторной рамы.
Установите на место подмоторную раму.
