Ремонт нижнего переднего рычага (Peugeot 207)

Оглавление: Снятие (задний сайлент-блок) ↓ Снятие (передний сайлент-блок) ↓ Установка (задний сайлент-блок) ↓ Установка (передний сайлент-блок) ↓

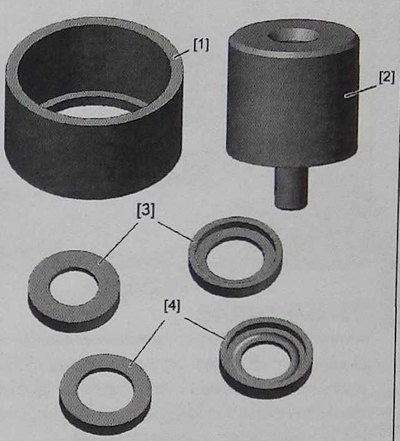

Специальные приспособления: 1 - упорный колпак 0621-N; 2 - оправка для монтажа 0621-М; 3 - оправка для монтажа 0621/3-D; 4 - оправка для монтажа 0621/3-С.

Снимите передний нижний рычаг подвески (см. соответствующую операцию).

Снятие (задний сайлент-блок)

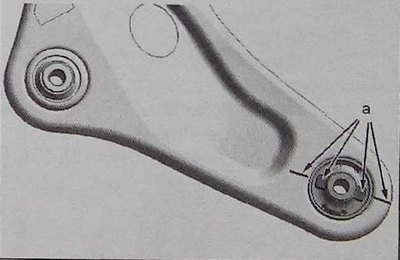

Пометьте угловое положение заднего сайлент-блока на нижнем рычаге подвески (в зоне «а»).

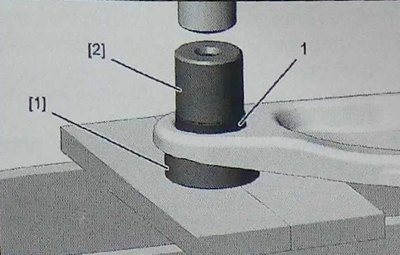

Установите приспособления [1], [2] на задний сайлент-блок (1).

Извлеките сайлент-блок (1) с помощью пресса.

Снятие (передний сайлент-блок)

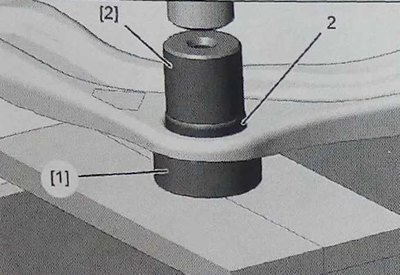

Установите приспособления [1], [2] на передний сайлент-блок (2).

Извлеките сайлент-блок (2) с помощью пресса.

Внимание. Сайлент-блоки устанавливаются с натягом в рычаг подвески. Монтаж сайлент-блоков должен выполняться с усилием запрессовки.

Если один из сайлент-блоков устанавливается с зазором (свободно), замените рычаг подвески.

Установка (задний сайлент-блок)

Внимание. Соблюдайте позиционирование сайлент-блоков по отношению к рычагу подвески.

(Оригинал можно просмотреть на сайте www.AutoInstruction.ru)

Установите сайлент-блок (1).

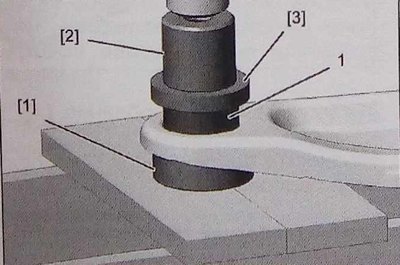

Установите приспособления [1], [3], [2] на задний сайлент-блок.

Вставьте сайлент-блок (1) в пресс до упора приспособления [3] в нижний передний рычаг подвески.

Снимите приспособления [2], [3], [1].

Установка (передний сайлент-блок)

Установите сайлент-блок (2).

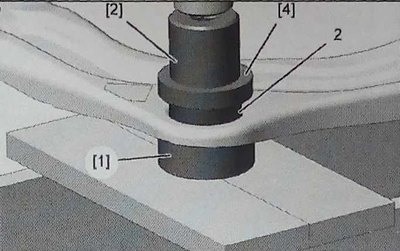

Установите приспособления [1], [4], [2] на передний сайлент-блок.

Вставьте сайлент-блок (2) в пресс до упора приспособления [4] в нижний передний рычаг подвески.

Снимите приспособления [2], [4], [1].
