Снятие
Поднимите и заблокируйте автомобиль, вывесив передние колеса. Снимите колесо.

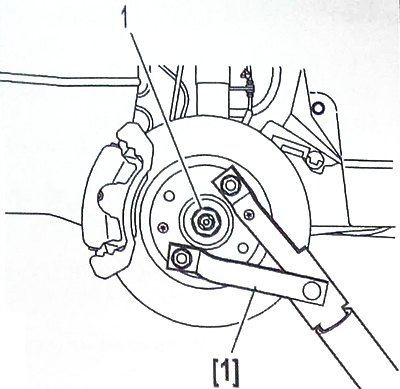

При помощи приспособления [1] застопорите ступицу, чтобы она не вращалась.
Расконтрите гайку приводного вала.
Внимание. При отворачивании гайки приводного вала нельзя пользоваться тормозом — это может привести к срезанию болтов крепления тормозного диска.
Отпустите, затем снимите гайку приводного вала (1).

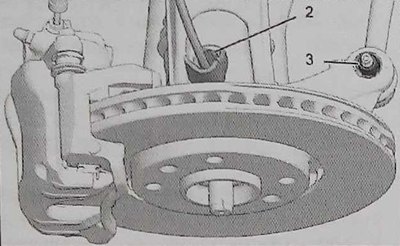

Снимите крепление (2) датчика скорости колеса.
Отверните гайку наконечника рулевой тяги (3).
Извлеките шаровую опору рулевой тяги с помощью приспособления [3].

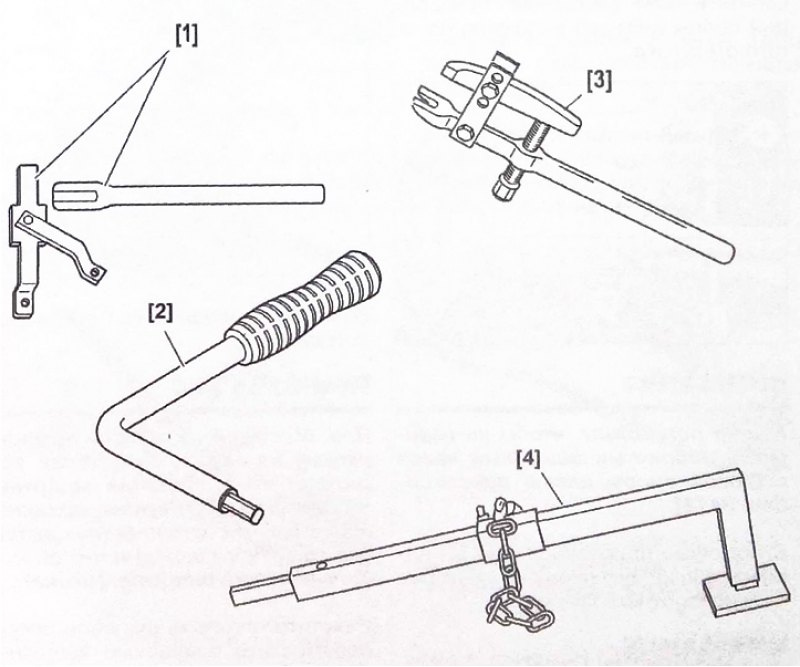

Специальные приспособления: 1 - приспособление для фиксирования ступицы 6310-Т; 2 - ключ для отворачивания поворотных кулаков FACOM DS-12; 3 - съемник шаровой опоры 1892-T; 4 - рычаг для разъединения шаровых опор поворотного кулака 0622.
Снимите передний тормозной диск (см. соответствующую операцию).

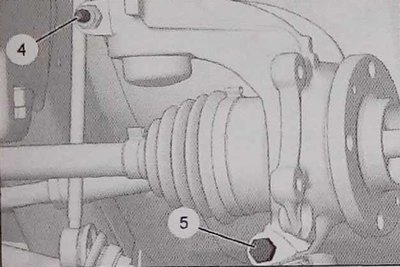

Отверните болт (4).
Снимите болт крепления (5) шаровой опоры! нижнего рычага на поворотном кулаке.
Внимание. Будьте осторожны, чтобы не разорвать ребристый защитный чехол шаровой опоры цепью приспособления [4].
С помощью приспособления [4] извлеките шаровую опору нижнего рычага поворотного кулака.
Внимание. При извлечении поворотного кулака удерживайте приводной вал в корпусе дифференциала.
Извлеките поворотный кулак из приводного вала.

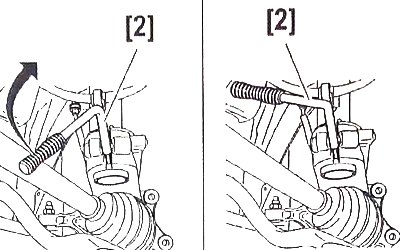

Установите ключ [2] в отверстие поворотного кулака и поверните на четверть оборота, чтобы раскрыть зажим.
Снимите поворотным кулак.
Установка
Установите ключ [2] в отверстие поворотного кулака.
Установите на место поворотным кулак.

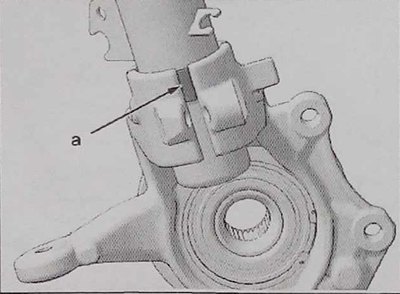

Внимание. Соблюдайте правильное расположение амортизатора по отношению к поворотному кулаку (метка в зоне «а»).
Вставьте приводной вал в поворотный кулак.
Примечание. При обратной установке нижнего рычага на поворотный кулак убедитесь, что ребристый защитный чехол поворотного кулака находится в исправном состоянии (нет разрывов защитного чехла) и что он правильно позиционирован (метка).
Очистите стержень шаровой опоры, переместите резиновым защитным колпак сверху вниз, чтобы проверить его эластичность, установите защитный колпак, чтобы! он был максимально растянут.
Вставьте шаровую опору нижнего рычага в поворотным кулак.
Установите на место и затяните:
- болт (4) моментом 54 ± 5,4 Нм;
- болт (5) моментом 40 ± 4 Нм.
Установите детали в обратном порядке.
