Автомобили с кузовом «хэтчбек» и «седан»
Предупреждение. В связи с конструктивными особенностями задней подвески амортизаторы можно снимать только по очереди.
Снятие
Действуя в багажном отделении, снять защитный колпак верхнего конца амортизатора.
Отвернуть шестигранную гайку со штока амортизатора и снять опорные чашки и втулки.
Поднять заднюю часть автомобиля и установить на подставки. Отвернуть гайку болта нижнего крепления амортизатора.
Нажав монтажной лопаткой на рычаг подвески вынуть амортизатор из гнезда.
Установка
Установить на место амортизатор. В случае затрудненного вхождения втулки амортизатора в кронштейн рычага подвески запрессовать его при помощи молотка с пластмассовым бойком.
Совместить ушко крепления амортизатора с отверстием на рычаге подвески, вставить болт крепления и затянуть гайку.
Вставить амортизатор с опорной чашкой и втулкой в гнездо верхнего крепления.
Навернуть гайку крепления штока амортизатора и затянуть ее так, чтобы размер «А» выступания штока был равен 8 мм.
Установить на место защитный колпак.
Автомобили с кузовом «универсал»
Снятие
Поднять заднюю часть автомобиля и установить на подставки.

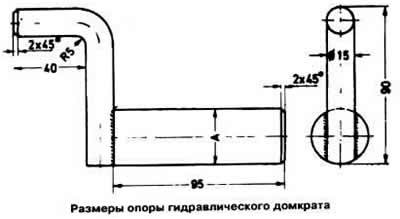

Гидравлическим домкратом немного приподнять рычаг подвески с опорой, изготовленной по размерам, приведенным на рисунке.
Отвернуть гайку нижнего крепления амортизатора, снять чашки и втулки и вынуть нижний конец амортизатора из гнезда рычага подвески.
Отвернуть гайку верхнего крепления амортизатора. Снять амортизатор с автомобиля.
Установка
Установить амортизатор и затянуть гайку верхнего крепления.
Установить на место опорные чашки и втулки, установить амортизатор на кронштейн рычага подвески.
Завернуть гайку штока амортизатора до получения размера «А» выступания штока, равного 8 мм.
Опустить автомобиль.
Автомобили с кузовом «фургон»
Поднять заднюю часть автомобиля и подставить гидравлический домкрат под балку задней подвески.
Отвернуть болт крепления нижнего конца амортизатора, затем болт крепления верхнего конца и снять амортизатор.
Установка амортизатора производится в обратной последовательности.
