Примечание. Обточка головки цилиндров не допускается.

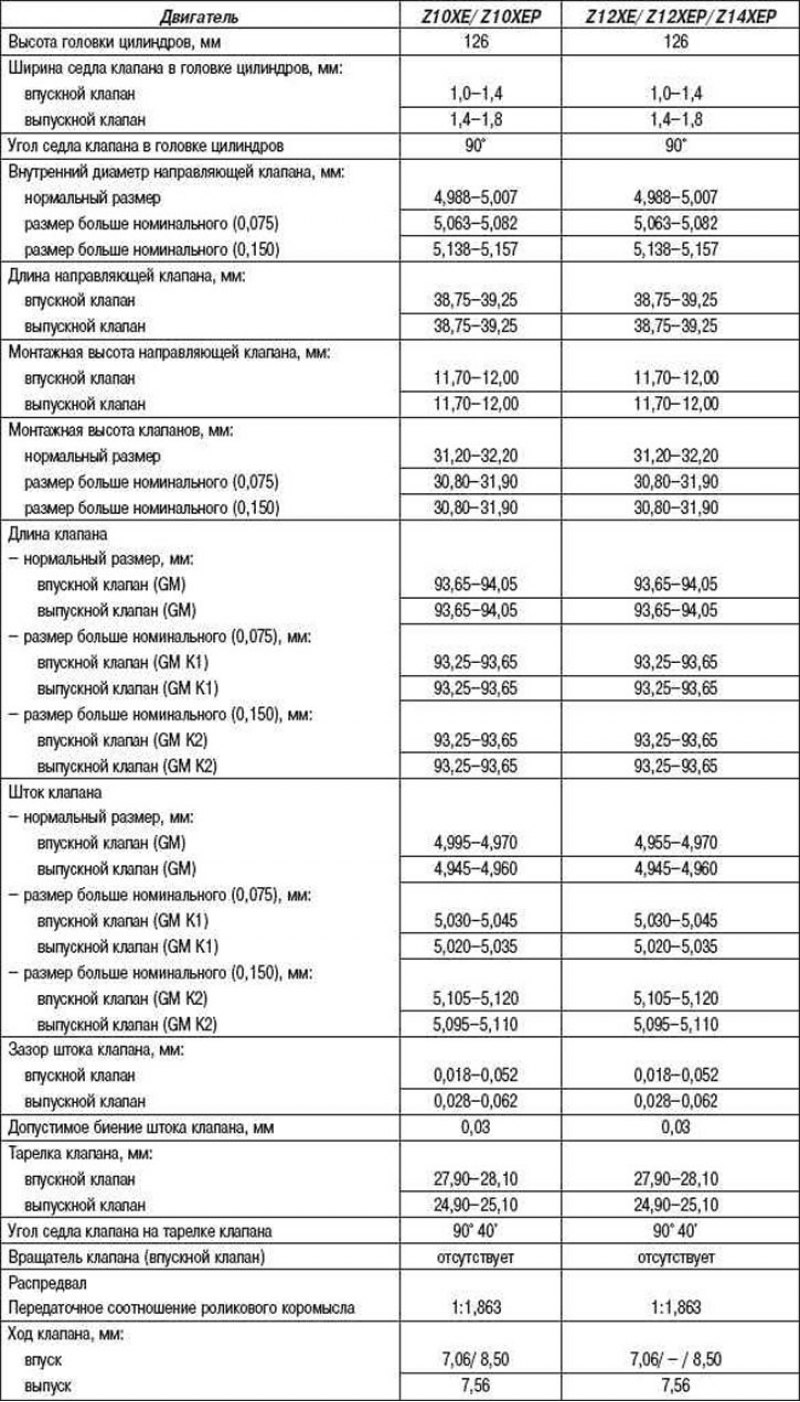

Справочные и ремонтные значения

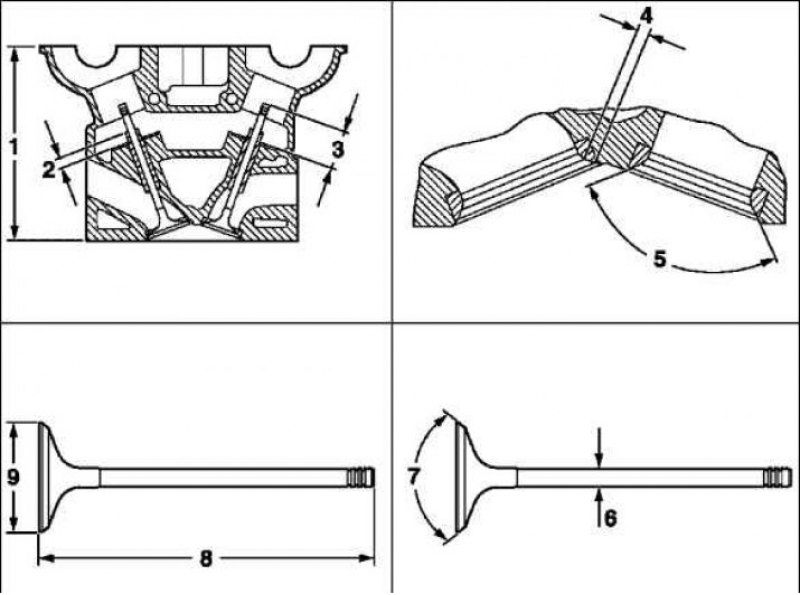

Справочные и ремонтные значения (головка блока цилиндров): 1 – высота головки цилиндра; 2 – монтажная высота направляющей клапана; 3 – монтажная высота клапана; 4 – ширина седла клапана в головке цилиндров; 5 – угол седла клапана в головке цилиндров; 6 – диаметр штока клапана; 7 – угол седла клапана на клапане; 8 – длина клапана; 9 – диаметр тарелки клапана
