Снятие
Демонтируйте водоотводный щиток.
Демонтируйте электромотор переднего стеклоочистителя.
Разблокируйте и отсоедините разъем жгута проводов электродвигателя переднего стеклоочистителя.

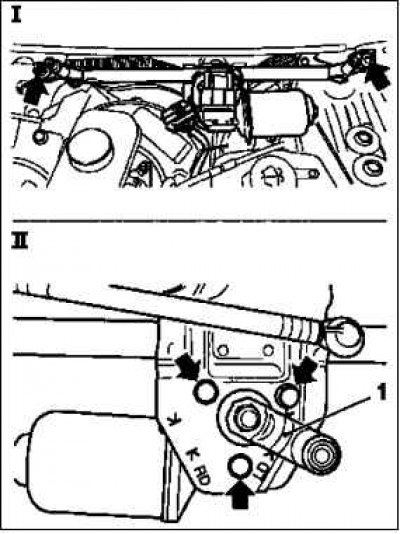

Демонтируйте рычажной механизм стеклоочистителя с электродвигателем, выкрутите винт (см. рис. I).
Удалите рычажной механизм с рукоятки рычажного механизма переднего стеклоочистителя 1.
Открутите рукоятку от электродвигателя, электромотор от рычажного механизма, выкрутите винт (см. рис. II).
Снимите систему соединительных рычагов.
Материал заимствован у портала: autoinstruction.ru

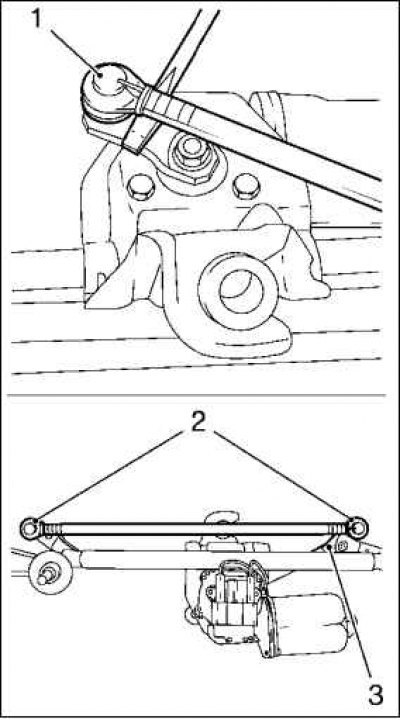

Выведите из зажимов 4 шаровых головки с 1 по 3.
Установка
Установите электромотор на рычажной механизм.
Примечание. Перед установкой рукоятки на электромотор стеклоочистителя подсоедините электромотор стеклоочистителя к питанию и установите в крайнее положение. Обратите внимание на правильную установку рукоятки.
Вставьте двигатель, затяните винт.
Установите рукоятку.
Установите электромотор переднего стеклоочистителя с рычажным механизмом, затяните винт.
Подсоедините разъем жгута проводов.
Установите систему соединительных рычагов.
Закрепите в зажимах 4 шаровых головки.
Установите водоотводный щиток.
Установите рычаги стеклоочистителей ветрового стекла, затяните гайку крепления 14 Н·м.
Проведите основную регулировку рычагов стеклоочистителей ветрового стекла.
Основная регулировка рычагов стеклоочистителей ветрового стекла
Модель F 06
- Сторона водителя - около 5 cм;
- Сторона пассажира - около 4 cм.
Модель F 08
- Сторона водителя - около 7 cм;
- Сторона пассажира - около 7 cм.
Примечание. Установите электромотор стеклоочистителя в основном положении.
