Примечание. На автомобилях начиная с года выпуска 04 с ESP – после каждого отсоединения аккумулятора датчик угла поворота рулевого колеса теряет основную установку. Нужно калибровать его заново.
Снятие
Откройте капот.
Отсоедините аккумулятор.
Отсоедините провод массы.
Поднимите автомобиль.
Снимите кожух поликлинового ремня.
Примечание. На варианте модели «ECO» снимите крышку моторного отделения внизу.

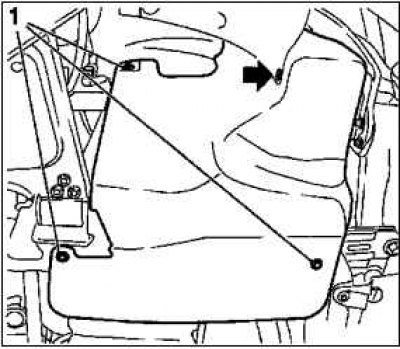

Выкрутите 3 болта крепления 1.
Демонтируйте зажим (стрелка).
Снимите поликлиновый ремень.
Примечание. Промаркируйте направление вращения.

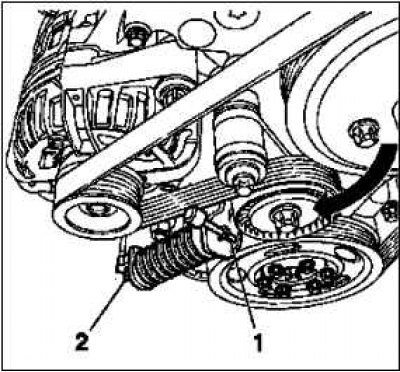

Натяжное устройство поликлинового ремня с помощью KM-6131 натяните по направлению стрелки.
Снимите со шкива поликлинового ремня коленчатого вала.
Вставьте KM-955-21.
Ослабьте натяжение натяжного устройства поликлинового ремня.
Снимите натяжное устройство поликлинового ремня.
Источник доступен на веб-сайте (www.Autoinstruction.ru)
Выверните винт 2.
Отсоедините разъем жгута проводов лямбда-датчика контроля катализатора.
Снимите кабельные хомуты.

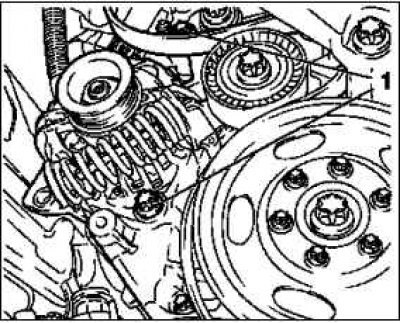

Отвинтите жгут проводов генератора 1.
Открутите 2 гайки.
Демонтируйте генератор.
Открутите 2 резьбовых соединения.
Осторожно снимите генератор, потянув вниз.

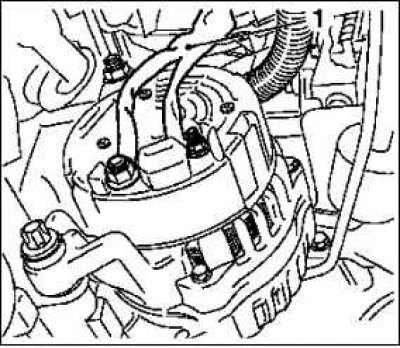

Отсоедините жгут проводов стартера.
Открутите 2 гайки 1.

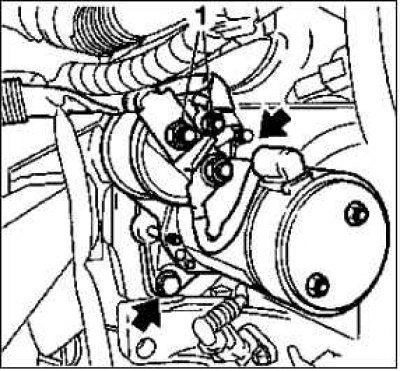

Демонтируйте стартер.
Открутите 2 болта крепления (стрелки).
Установка
Установите стартер.
Затяните 2 болта крепления 25 Н·м.
Закрепите жгут проводов стартера.
Затяните 2 гайки.
Установите генератор.
Затяните 2 резьбовых соединения 35 Н·м.
Прикрутите жгут проводов генератора.
Затяните 2 гайки.
Подсоедините разъем жгута проводов лямбда-датчика контроля катализатора.
Установите кабельные хомуты.
Установите натяжное устройство поликлинового ремня.
Затяните винт 20 Н·м.
Установите поликлиновый ремень.
Примечание. Соблюдайте направление вращения и монтажное положение.
Натяните натяжное устройство поликлинового ремня с помощью KM-6131.
Снимите KM-955-2.
Ослабьте натяжение натяжного устройства поликлинового ремня.
Установите кожух поликлинового ремня.
Примечание. На варианте модели «ECO» установите крышку моторного отделения внизу.
Затяните 3 болта крепления.
Установите зажим.
Опустите автомобиль.
Подсоедините аккумулятор.
Закройте капот.
Запрограммируйте энергозависимую память.
