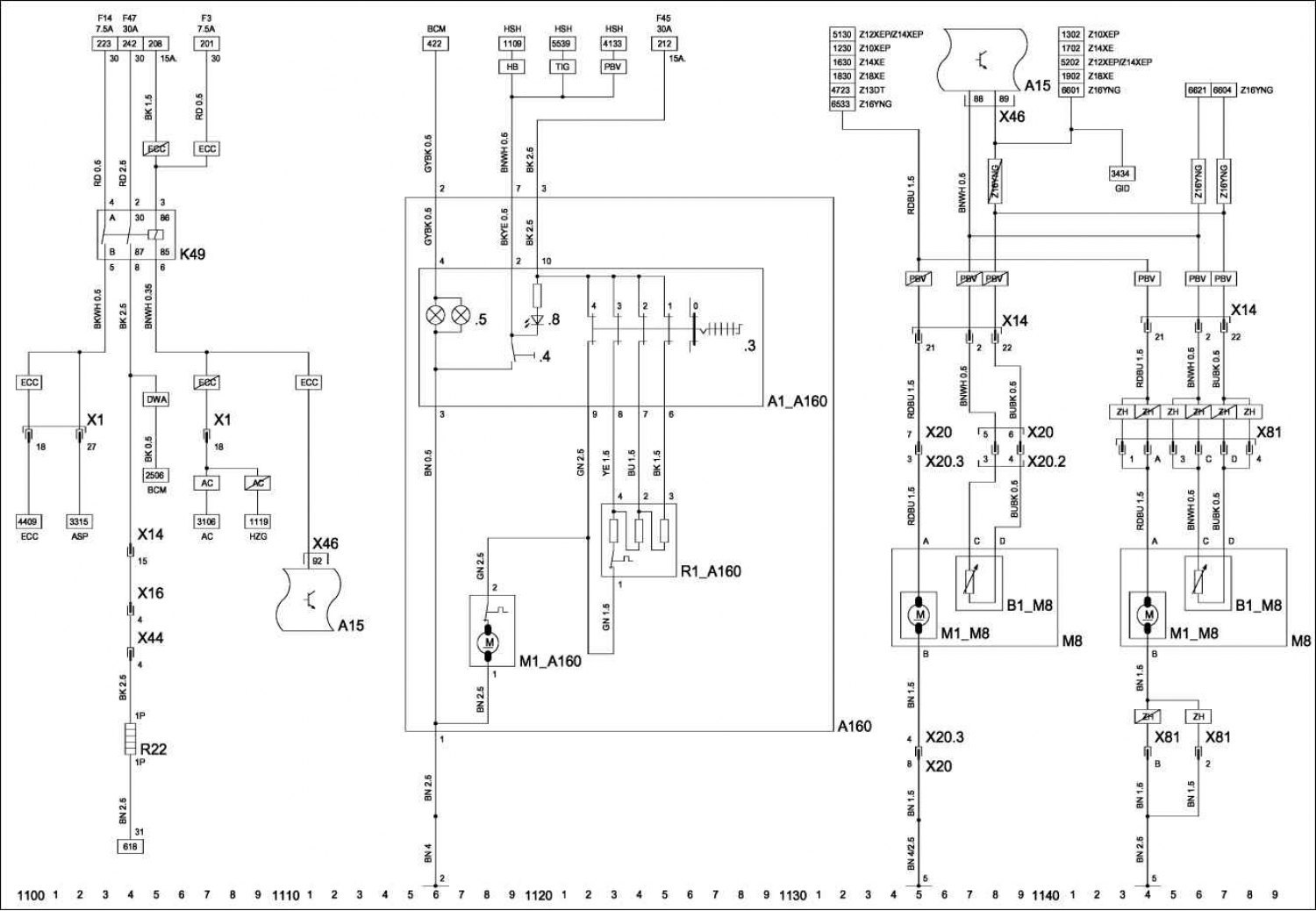

Компоненты
- A1-A160 - органы управления - обогрев.
- B1-M8 - датчик - уровень топлива в баке.
- A1-A160.3 - выключатель - вентилятор, обогрев.
- K49 - реле - обогрев заднего окна.
- A1-A160.4 - выключатель - обогрев заднего окна.
- M1-A160 - электродвигатель - вентилятор, пассажирский салон.
- A1-A160.5 - освещение - органы управления, обогрев.
- M1-M8 - насос - топливный.
- A1-A160.8 - контрольная лампа - обогрев заднего окна.
- M8 - узел - топливный бак.
- A15 - модуль управления кузовным оборудованием.
- R1-A160 - дополнительный резистор - вентилятор, пассажирский салон.
- A160 - узел - обогреватель.
- R22 - обогрев заднего окна.
Разъемы
- X1 - приборная панель и передняя часть кузова.
- X20.3 - задняя часть кузова, левая и топливный бак.
- X14 - передняя часть кузова и задняя часть кузова, левая.
- X44 - встроенный разъем - задняя торцевая дверь.
- X16 - задняя часть кузова, левая и задняя торцевая дверь.
- X46 - передняя часть кузова и модуль управления кузовным оборудованием.
- X20 - задняя часть кузова, левая и датчик оборотов / топливный бак.
- X81 - задняя часть кузова, левая и топливный бак.
- X20.2 - задняя часть кузова, левая и топливный бак.
Точки соединения с массой
- 2 - туннель.
- 5 - кузов, сзади, слева.
Сокращения
- 7.5A - 7.5 ампер.
- GID - графический информационный дисплей.
- 15A. - 12 вольт при включенном зажигании (15A).
- HB - хэтчбэк.
- 30 - 12 вольт.
- HSH - обогрев заднего окна.
- 30A - 30 ампер.
- HZG - обогрев.
- 31 - масса.
- PBV - Combo.
- AC - кондиционер.
- TIG - Tigra.
- ASP - наружное зеркало.
- Z10XEP - двигатель Z10XEP.
- BCM - модуль управления кузовным оборудованием.
- Z12XEP/Z14XEP - двигатель Z12XEP/Z14XEP.
- DWA - система противоугонной сигнализации.
- Z13DT - двигатель Z13DT.
- ECC - электронное регулирование климата.
- Z14XE - двигатель Z14XE.
- F3 - предохранитель.
- F3 Z16YNG - двигатель Z16YNG.
- F14 - предохранитель.
- F14 Z18XE - двигатель Z18XE.
- F45 - предохранитель.
- F45 ZH - дополнительный обогреватель, топливный.
- F47 - предохранитель F47.
