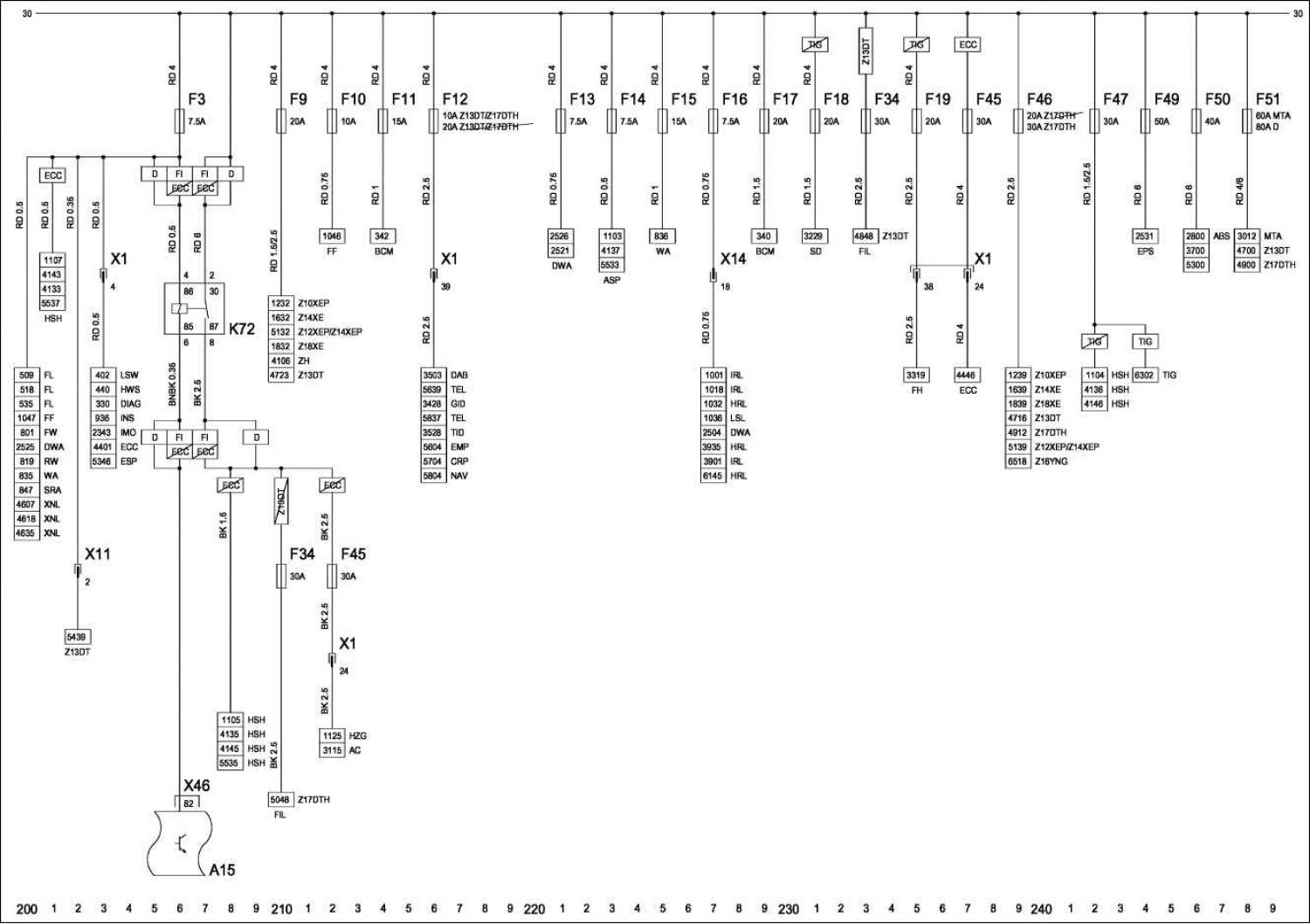

Компоненты
- A15 - модуль управления кузовным оборудованием.
- F18 - предохранитель.
- F3 - предохранитель.
- F19 - предохранитель.
- F9 - предохранитель.
- F34 - предохранитель.
- F10 - предохранитель.
- F45 - предохранитель.
- F11 - предохранитель.
- F46 - предохранитель.
- F12 - предохранитель.
- F47 - предохранитель.
- F13 - предохранитель.
- F49 - предохранитель.
- F14 - предохранитель.
- F50 - предохранитель.
- F15 - предохранитель.
- F51 - предохранитель.
- F16 - предохранитель.
- K72 - реле - вывод 15a.
- F17 - предохранитель.
Разъемы
- X1 - приборная панель и передняя часть кузова.
- X14 - передняя часть кузова и задняя часть кузова, левая.
- X11 - передняя часть кузова и вентилятор.
- X46 - передняя часть кузова и модуль управления кузовным оборудованием.
Сокращения
- 30 - 12 вольт.
- HZG - обогрев.
- ABS - антиблокировочная тормозная система.
- IMO - иммобилайзер.
- AC - кондиционер.
- INS - приборы.
- ASP - наружное зеркало.
- IRL - лампа освещения салона.
- BCM - модуль управления кузовным оборудованием.
- LSL - лампа для чтения - задняя.
- CRP - автомобильный телефон.
- LSW - переключатель освещения.
- D - дизель.
- MTA - механическая коробка передач с автоматическим сцеплением.
- DAB - радиовещание с оцифровкой звука.
- NAV - система навигации.
- DIAG - диагностический разъем.
- RW - стеклоочиститель заднего стекла.
- DWA - система противоугонной сигнализации.
- SD - люк в крыше.
- ECC - электронное регулирование климата.
- SRA - система омывателей фар.
- EMP - радио.
- TEL - телефон.
- EPS - рулевое управление с электроусилителем T.
- ID - тройной информационный дисплей.
- ESP - электронная система стабилизации.
- TIG - Tigra.
- FF - рожковый звуковой сигнал.
- WA - стеклоомыватель.
- FH - стеклоподъемники.
- XNL - ксеноновые фары.
- FI - бензин.
- Z10XEP - двигатель Z10XEP.
- FIL - подогрев топливного фильтра.
- Z12XEP/Z14XEP - двигатель Z12XEP/Z14XEP.
- FL - передние лампы.
- Z13DT - двигатель Z13DT.
- FW - стеклоочиститель ветрового стекла.
- Z14XE - двигатель Z14XE.
- GID - графический информационный дисплей.
- Z16YNG - двигатель Z16YNG.
- HRL - лампа багажника.
- Z17DTH - двигатель Z17DTH.
- HSH - обогрев заднего окна.
- Z18XE - двигатель Z18XE.
- HWS - выключатель аварийной сигнализации.
- ZH - дополнительный обогреватель, топливный.
