2. Перенесите генератор на чистый верстак и уложите шкивом вниз.
3. Выверните крепежные винты и снимите пластмассовую крышку.
Сборка генератора Bosch
1 - Гайка; 2 - Фигурная шайба; 3 - Шкив; 4 - Винт; 5 - Дистанционная шайба; 6 - Передний корпус; 7 - Передний подшипник; 8 - Крышка переднего подшипника; 9 - Якорь; 10 - Задний подшипник; 11 - Пыльник; 12 - Стяжной болт; 13 - Крышка; 14 - Болты крепления; 15 - Регулятор напряжения; 16 - Болт; 17 - Гайка; 18 - Стяжной болт; 19 - Выпрямительный мост; 20 - Задний корпус; 21 - Втулка; 22 - Статор
4. Отсоедините электропроводку и выверните два винта крепления щеточного узла.

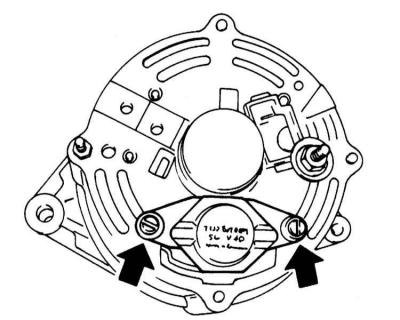

Винты крепления щеточного узла
5. Если щетки изношены или повреждены, замените щеточный узел.
Щеточный узел
A - Щетки; B - Пружины; C - Держатель
6. Зачистите и проверьте состояние рабочей поверхности роторных колец, в случае выявления признаков чрезмерного износа или механических повреждений замените генератор в сборе.
7. Сборка производится в порядке, обратном порядку демонтажа компонентов.
8. В заключение установите генератор на свое штатное место (см. Раздел Снятие и установка генератора).
