Вкладыши коренных подшипников рекомендуется заменять вне зависимости от их состояния.
Установка коленчатого вала является первым шагом процедуры собственно сборки двигателя. Подразумевается, что на данном этапе коленчатый вал и блок двигателя уже должным образом вычищены, проверены и подвергнуты необходимому восстановительному ремонту.
1. Переверните двигатель вверх дном.
2. Отдайте крепежные болты, снимите крышки коренных подшипников и разложите их на верстаке в порядке установки на двигателе.
3. Если еще не проделали этого, извлеките из своих постелей в блоке и крышках старые вкладыши коренных подшипников. Протрите постели чистой неворсящейся ветошью - они должны быть безукоризненно чистыми.
Проверка рабочих зазоров коренных подшипников
Старайтесь не прикасаться к поверхностям новых вкладышей голыми руками во избежание нежелательного контакта подшипников со всегда присутствующими на пальцах следами масла и химически агрессивных веществ.
1. Протрите спинки новых вкладышей коренных подшипников и вложите оборудованные масляной канавкой половинки в свои постели в блоке (если используются старые вкладыши, проследите, чтобы они укладывались строго на свои прежние места). Оставшиеся половинки вкладышей вложите в соответствующие крышки подшипников. Проследите, чтобы язычки вкладышей вошли в ответные посадочные пазы в постелях блока и крышек Масляные отверстия в блоке должны оказаться правильным образом совмещенными с отверстиями во вкладышах.

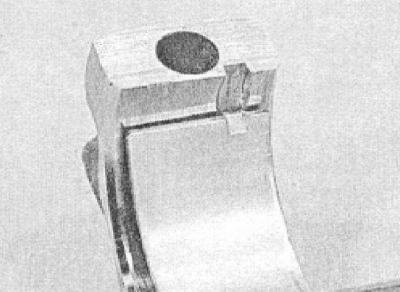

Язычки замков вкладышей должны попасть в ответные пазы в постелях подшипников
Ни в коем случае производите попыток застучать неподдающийся установке вкладыш в свою постель молотком. Ничем не смазывайте подшипники на данном этапе!
2. Помните, что оснащенный упорными полукольцами комбинированный вкладыш укладывается в верхнюю постель третьего коренного подшипника.

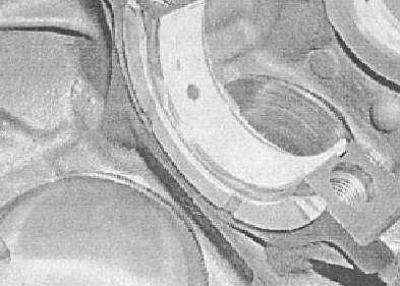

Верхний вкладыш третьего коренного подшипника оснащен упорными полукольцами; на всех двигателях полукольца составляют с вкладышем единое целое
3. Протрите поверхности подшипников в блоке и коренные шейки коленчатого вала чистой неворсящейся ветошью.
4. Проверьте проходимость масляных отверстий вала, в случае необходимости прочистите их. Любые содержащиеся в маслотоках посторонние частицы, в конце концов, неизбежно попадают в подшипники.
5. Тщательно протертый коленчатый вал аккуратно уложите в коренные подшипники блока (не используйте никакую смазку).
6. Прежде чем устанавливать вал окончательно, необходимо проверить величины рабочих зазоров в его коренных подшипниках.
7. Нарежьте калиброванную пластмассовую проволоку из измерительного набора Plastigage отрезками, длиной чуть короче ширины вкладышей, и уложите по одному кусочку проволоки вдоль каждой из коренных шеек вала, параллельно их оси.

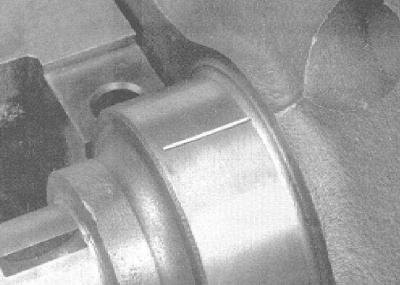

Отрезки калиброванной проволоки из измерительного набора Plastigage укладываются сверху на коренные шейки вала, строго параллельно оси последних
8. Протрите поверхности вкладышей в крышках и установите последние на свои штатные места (проследите за правильностью ориентации маркировки). Постарайтесь не сдвигать уложенные вдоль шеек вала отрезки калиброванной проволоки. Слегка смажьте маслом резьбу крепежных болтов и вверните их, зафиксировав крышки.
9. Двигаясь по спирали от центра наружу, в три этапа затяните болты крепления крышек с требуемым усилием (см. Спецификации в Главе Двигатели), - не допускайте проворачивания вала в процессе затягивания крепежа!
10. Выверните болты и осторожно снимите крышки коренных подшипников. Сложите снятые крышки в порядке расположения их на двигателе. Постарайтесь не повредить расплющенную калиброванную проволоку и не проворачивайте вал. Если какая-либо из крышек не поддается снятию, для освобождения аккуратно обстучите ее молотком с мягким бойком.
11. По ширине расплющенных нитей, измеренной по шкале, нанесенной на упаковку набора Plastigage, определите величину рабочих зазоров подшипников Сравните результаты измерений с требованиями Спецификаций в Главе Двигатели.

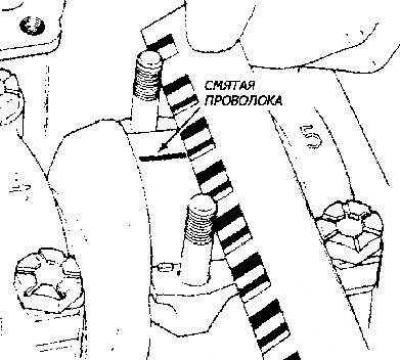

Определение рабочих зазоров в коренных подшипниках путем измерения ширины расплющенной калиброванной проволоки по шкале, нанесенной на упаковку набора Plastigage (не путайте дюймовую шкалу с метрической)
12. Если величина зазора выходит за допустимые пределы, возможно, были установлены вкладыши не того типоразмера (см. Раздел Проверка состояния коренных и шатунных подшипников коленчатого вала). Прежде чем подыскивать новые вкладыши, удостоверьтесь, что под вложенные на данном этапе не попали посторонние частицы. Если калиброванная проволока расплющена с одного конца больше чем с другого, это свидетельствует о наличии конусности шейки (см. Раздел Проверка состояния коленчатого вала).
13. Осторожно удалите расплющенную калиброванную проволоку с шеек, соскоблив все ее следы каким-нибудь не слишком прочным инструментом (например, краем старой кредитной карточки). В крайнем случае, можно воспользоваться собственным ногтем, - главное, чтобы на поверхности шеек/вкладышей не осталось царапин и задиров.
Окончательная установка коленчатого вала
1. Осторожно извлеките коленчатый вал из двигателя.
Информация скопирована с сайта: www.autoinstruction.ru
2. Протрите поверхности подшипников в блоке и равномерно смажьте их тонким слоем молибденсодержащей или сборочной двигательной смазки. Не забудьте также смазать также упорные поверхности.
Старайтесь не допустить попадания смазки на спинки вкладышей!
3. Удостоверьтесь в абсолютности чистоты шеек коленчатого вала, затем смажьте (той же смазкой или чистым двигательным маслом) контактирующие с сальниками поверхности цапф. Уложите вал на свое штатное место. Протрите и смажьте вкладыши в крышках подшипников. Проследите, чтобы упорные вкладыши были уложены в постели соответствующих подшипников в блоке.
4. Установите крышки подшипников на двигатель. Cначала устанавливаются крышки 1-го и 4-го подшипников (первым является подшипник, ближайший к приводу ГРМ), - проследите, чтобы нанесенная на крышки маркировка читалась при взгляде на двигатель сзади. Боковые канавки в крышке 5-го (заднего) подшипника перед установкой следует заполнить герметиком типа № 90485251.

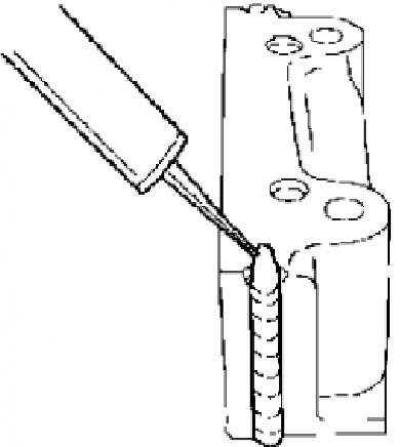

Канавки с обеих сторон крышки пятого (заднего) коренного подшипника следует заполнить герметиком (черным)
5. Слегка смажьте резьбовую часть и нижние поверхности головок крепежных болтов чистым двигательным маслом, затем вверните и от руки затяните болты.
6. Двигаясь по диагонали от центра к краям, равномерно затяните все болты с усилием первой стадии, затем, в том же порядке дотяните их на углы стадий 2 и 3 (см. Спецификации в Главе Двигатели), - воспользуйтесь угломерной насадкой, либо нанесите краской или маркером опорные метки. Дотянув болты, набейте еще немного герметика в канавки задней крышки, пока он не станет из них выжиматься, - излишки протрите чистой ветошью.
7. Постучите по торцам цапф вала молотком через латунную или свинцовую выколотку с целью выравнивания упорных поверхностей и усадки вала перед окончательным затягиванием крепежа.
8. Несколько раз проверните коленчатый вал вручную, проверяя свободу его вращения.
9. В заключение при помощи щупа лезвийного типа или циферблатного измерителя определите величину осевого люфта вала (см. Раздел Снятие коленчатого вала). Если упорные поверхности вала не изношены и не повреждены, а подшипники заменены новыми, величина люфта не должна выходить за пределы допустимого диапазона.
10. Установите шатунно-поршневые сборки (см. Раздел Установка шатунно-поршневых сборок и проверка величины рабочих зазоров в шатунных подшипниках коленчатого вала).
11. При соответствующей комплектации посадите в заднюю цапфу коленчатого вала новую направляющую втулку первичного вала коробки передач.
12. Установка новых сальников коленчатого вала производится в соответствии с инструкциями, изложенными в соответствующих Разделах Частей Процедуры ремонта бензиновых двигателей SOHC без извлечения их из автомобиля, Процедуры ремонта бензиновых двигателей DOHC без извлечения их из автомобиля или Процедуры ремонта дизельных двигателей без извлечения их из автомобиля настоящего Руководства.
13. При соответствующей комплектации установите на крышки коренных подшипников литую мостовую связку, вверните и затяните с требуемым усилием болты ее крепления.
14. Дальнейшая сборка двигателя производится в соответствии указаниями, приведенными в соответствующих Разделах Части Процедуры ремонта бензиновых двигателей SOHC без извлечения их из автомобиля, Процедуры ремонта бензиновых двигателей DOHC без извлечения их из автомобиля или Процедуры ремонта дизельных двигателей без извлечения их из автомобиля настоящего Руководства.
