2. Очистите щит тормоза и барабаны.
3. Обратите внимание на расположение задних и передних колодок, пружин и регулятора зазора между колодками и барабанами.
4. Снимите прижимные пружины колодок, для чего нажмите на колпачок и поверните на 90°.
5. Снимите пружины, колпачки и достаньте штифты с тыльной стороны щита тормоза.
6. Осторожно подайте на себя и снимите колодки в сборе с регулятором и тросом ручного тормоза.
7. Отсоедините верхнюю и нижнюю пружины колодок.
8. При необходимости обвяжите проволокой цилиндр, чтобы не вышли поршни, если на цилиндре имеются следы подтеканий, то замените или отремонтируйте цилиндр.
9. Отсоедините от передней колодки регулятор и пружину.
10. Отсоедините регулятор и пружину от задней колодки.

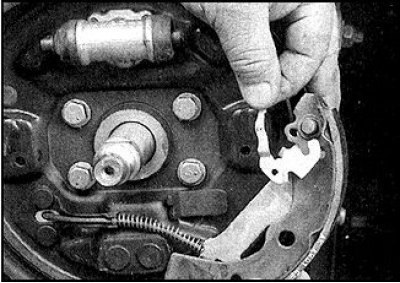

11. Снимите рычаг регулятора с передней колодки.
12. Отсоедините трос ручного тормоза от рычага.
13. Достаньте стопорную шайбу.
14. Снимите ось рычага и снимите рычаг с задней колодки.
15. Прикрепите стопорной шайбой рычаг ручного тормоза к новой колодке.
Внимание! Рычаги привода ручного тормоза для левого и правого колес отличаются.
16. Слегка смажьте специальной смазкой поверхности соприкосновения щита тормоза с колодками.

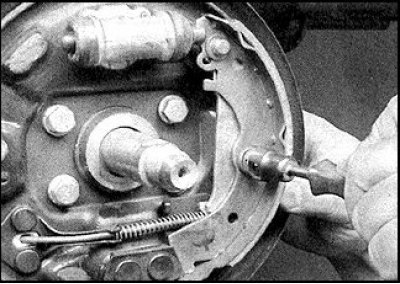

17. Установите колодку на щит и присоедините трос ручного тормоза к рычагу, предварительно убедившись в правильности ориентации пружины рычага. Закрепите колодку, установив штифт, пружину и повернув колпачок.

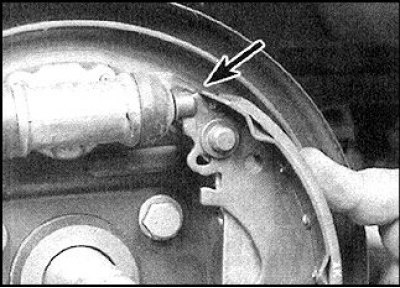

18. Убедитесь, что верхний торец колодки зашел в паз на выступающем из цилиндра торце поршня.
19. Присоедините пружину регулятора к верхней части задней колодки, зацепив пружину с той стороны колодки, которая обращена к щиту.

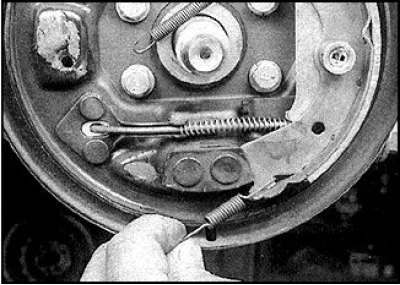

20. Оденьте на заднюю колодку нижнюю возвратную пружину, зацепив пружину с той стороны колодки, которая обращена наружу.
21. Установите переднюю колодку и зацепите пружину регулятора за штифт с тыльной стороны колодки. Оденьте на переднюю колодку нижнюю возвратную пружину.
22. Укоротите распорку колодок, вращая зубчатую гайку.
23. Смажьте поверхности соприкосновения распорки, рычагов ручного тормоза и регулятора специальной смазкой.

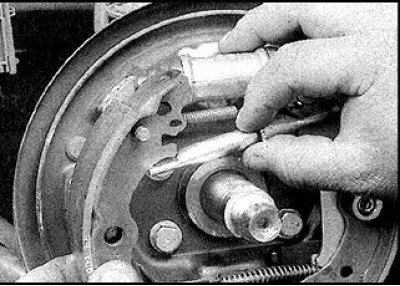

24. Установите регулятор, уперев в соответствующие пазы в колодках.

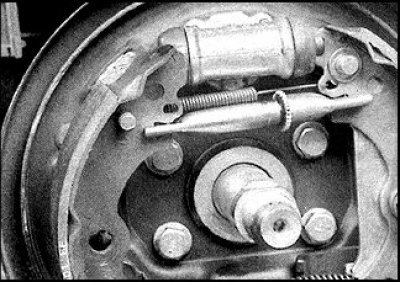

25. Проверьте правильность установки регулятора.
26. Установите переднюю колодку по месту, закрепите штифтом, пружиной и повернув колпачок. Верхняя часть колодки должна зайти в паз цилиндра, а нижняя – в упор на щите тормоза.
27. Установите рычаг регулятора на заднюю колодку, так, чтобы рычаг вошел в зацепление с осью и зубчатой гайкой.
28. Оденьте верхнюю стяжную пружину. Удлиненную часть зацепите за отверстие в рычаге регулятора, а короткую – за штифт на передней колодке.
29. Проверьте правильность установки всех деталей.
30. Вращая зубчатую гайку, сведите колодки так, чтобы можно было одеть барабан.
31. Повторите описанные действия с тормозом другого колеса и оденьте барабаны.
32. Перед выездом проверьте работу тормозов.
