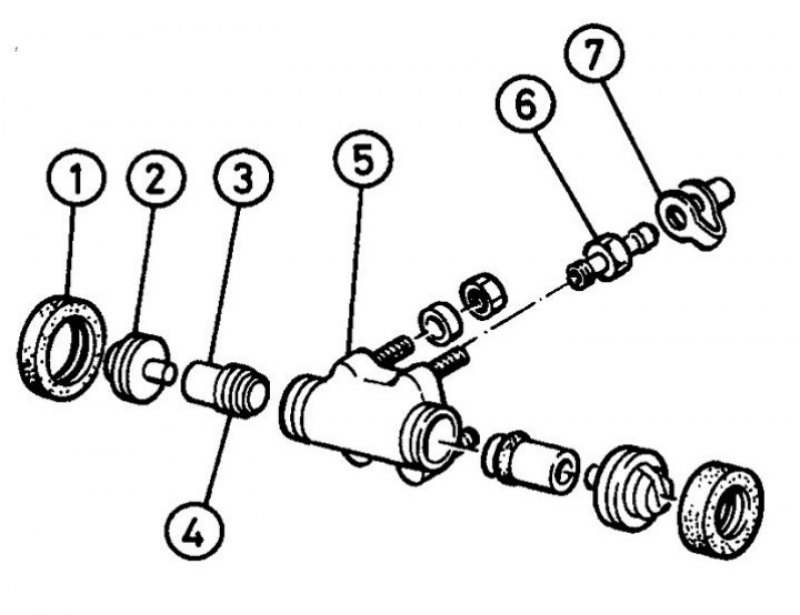

Детали колесного цилиндра барабанных тормозов
1. Чехол; 2. Головка поршня; 3. Поршень; 4. Манжета поршня; 5. Цилиндр; 6. Штуцер для удаления воздуха; 7. Колпачок

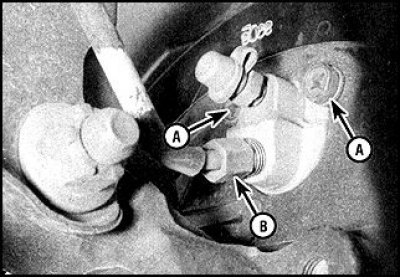

Штуцер и болты колесного цилиндра
А. Болты; B. Штуцер
Снятие
1. Снимите барабаны.
2. Снимите колодки.
3. Для снижения потерь жидкости плотно заверните пробку бачка, проложив полиэтиленовую пленку, или пережмите шланги.
[Оригинал опубликован на веб-сайте: www.autoinstruction.ru]
4. Очистите болты крепления цилиндра к щиту тормоза и штуцер.
5. Отверните штуцер и заглушите трубку и отверстие в цилиндре.
6. Отверните болты и снимите цилиндр.
Разборка
1. Очистите с цилиндра пыль и грязь, протерев ветошью смоченной в спирте.
2. Снимите чехлы.
3. Нанесите на цилиндры опознавательные метки.
4. Достаньте поршни и пружину.
5. Все уплотнители цилиндра подлежат обязательной замене.
6. Проверьте состояние поршня и внутренней поверхности цилиндра.
7. При наличии дефектов на этих деталях цилиндр в сборе замените.
8. Перед сборкой тщательно очистите все детали, поршни, пружину и манжеты смажьте тормозной жидкостью.
9. Наденьте манжеты на поршни.
10. Осторожно введите в цилиндр первый поршень, ориентируясь по меткам, нанесенным при разборке.
11. Установите пружину и второй поршень.
12. Наденьте чехлы на цилиндр, смазав их кромки тормозной жидкостью.
Установка
1. Цилиндр устанавливается в обратном порядке.
2. Удалите воздух только из гидропривода тормоза колеса (если не нарушалась целостность других контуров).
