Снятие
Для снятия коробки передач необходимы два подъемника, чтобы двигатель и коробку передач можно было поднять по-отдельности.
1. Отключите кабель массы от батареи.
2. Слейте трансмиссионное масло. Сливная пробка находится на нижней стороне картера коробки передач.
3. Снимите приводные валы с коробки передач, как описано в Главе Сцепление и приводные валы. При этом нужно соблюдать меры безопасности.
4. Отсоедините трос сцепления от рычага выключения. На иллюстрации ниже показано, где трос сцепления соединен с рычагом.

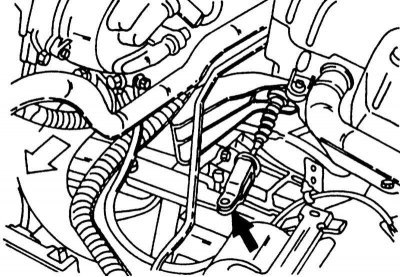

В месте, обозначенном черной стрелкой, отсоединить трос сцепления от рычага выключения. Белая стрелка указывает на переднюю сторону автомобиля: 5 - Отключите трос спидометра.; 6 - Отключите электрические провода от всех находящихся в коробке передач датчиков.
5. Отключите кабель от стартера, отвинтите и снимите стартер.
6. Как показано на иллюстрации ниже, отсоедините от коробки передач штангу переключения и штангу стабилизатора.

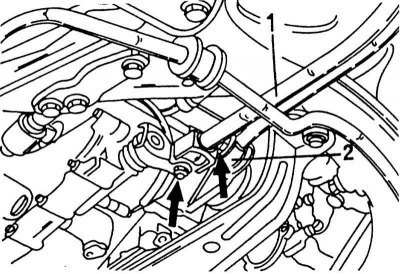

Отсоединение штанги переключения при установленной ручной коробке передач: 1 - штанга переключения; 2 - упорная планка
7. Ослабьте все крепления приемной трубы глушителя и снимите ее.
8. Подставьте под поддон картера подъемник. Положите между ними деревянную прокладку, чтобы не повредить поддон.
9. Подставьте второй подъемник под коробку передач и слегка приподнимите ее в подвесках. Теперь можно снять болты крепления и подвески коробки передач.

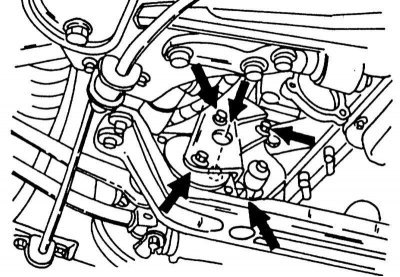

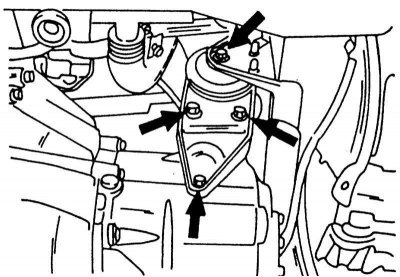

10. Снимите подвески коробки передач на задней стороне и слева. Отвинтите подвеску на правой стороне и на задней стороне. На иллюстрации ниже показаны соответствующие подвески.
 |
 |
Обе показанные подвески коробки передач должны быть сняты.
11. Ослабьте болты соединения двигателя и коробки передач. Для этого следует воспользоваться подъемником, чтобы подобраться к нижним болтам.
12. Отсоедините коробку передач от двигателя и выньте на подъемнике. При этом следите, чтобы коробка передач не могла упасть с подъемника. Также следите, чтобы она не наткнулась ни на какую деталь двигателя и не опиралась на первичный вал.
Установка
Установка коробки передач осуществляется в последовательности, обратной снятию, с учетом следующих моментов:
(Текст предоставил этот ресурс: AutoInstruction.ru)
1. Перед установкой тщательно очистите сопрягаемые поверхности задней промежуточной пластины двигателя и картера сцепления.
2. Слегка смажьте шлицы первичного вала коробки и внутренние шлицы ведомого диска сцепления.
3. Установите коробку передач на двигатель и вставьте первичный вал в ведомый диск сцепления. Для этого коленвал можно повращать туда-сюда за клиновой ремень, пока шлицы не совпадут. Болты затягивайте только после того, когда между коробкой и двигателем не будет зазора. Вставьте и затяните болты с заданным моментом затяжки, который не на всех моделях одинаковый. Также используются болты разной длины и некоторые болты удерживают двигатель на коробке передач, в то время как другие ввинчиваются в двигатель со стороны коробки.
- В случае с карбюраторным двигателем затяните болты в соответствии с иллюстрацией ниже. Болты (А) крепят коробку передач на двигателе, болты (В) крепят двигатель вместе с упорным уголком на коробке передач. Все болты имеют разную длину.

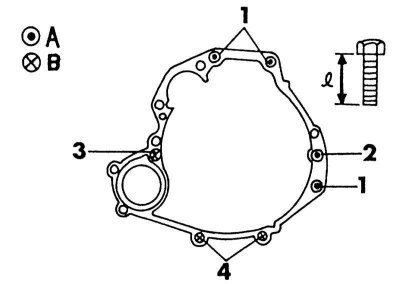

Крепление коробки передач на двигателе в варианте с карбюратором
Длина болтов "l": 1 - 70 мм; 2 - 80 мм; 3 - 30 мм; 4 - 25 мм
Моменты затяжки: с 1 по 3 = 30-40 Н·м
все остальные = 16-21 Н·м
- На инжекторном двигателе затяните болты в соответствии с иллюстрацией ниже. Эти болты также имеют разную длину и усилия затяжки. Опять некоторые болты держат коробку передач на двигателе (А), а некоторые двигатель на коробке передач (В).

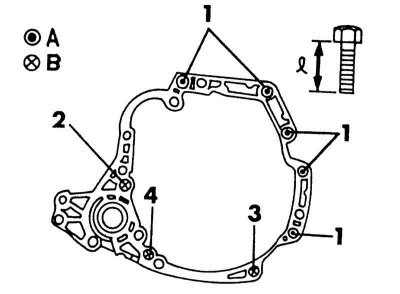

Крепление коробки передач на двигателе в варианте с системой впрыска
Длина болтов "I": 1 - 55 мм; 2 - 65 мм; 3 - 35 мм; 4 - 45 мм
Моменты затяжки: 1 и 2 = 70-80 Н·м
4. При затяжке болтов обратите внимание на разные значения моментов. Затягивайте болты равномерно за несколько проходов.
5. Установите штангу переключения и штангу стабилизатора в соответствии с иллюстрацией.
6. Залейте в коробку масло. Не для всех исполнений коробки передач количество масла одинаково:
- 5-ступенчатая коробка передач, карбюраторный двигатель 2.9 л
- 5-ступенчатая коробка передач, инжекторный двигатель 3.5 - 3.7 л
7. Установку приводных валов см. в Главе Сцепление и приводные валы.
8. Присоедините трос сцепления и отрегулируйте люфт педали согласно описанию в Главе Сцепление и приводные валы.
