Щетки
Щетки должны иметь длину 5 мм (с понижающей передачей) или 3.5 мм (с прямым приводом). Для измерения щеток можно использовать штангенциркуль.
1. Проверьте, чтобы щетки легко двигались в направляющих. Если требуется, протрите бока щеток смоченной в бензине тряпкой или обработайте напильником. Если требуется - замените щетки.
2. Проверьте натяжение пружин щеток динамометром, который устанавливается под прямым углом к пружине. Результат должен соответствовать значению в Спецификациях в начале Главы.
Коллектор
Хороший коллектор должен иметь гладкую поверхность без раковин и обгоревших мест.
1. Протрите коллектор смоченной бензином тряпкой, одновременно проворачивая стартер. Если требуется, его можно обработать наждачной бумагой (с зерном 500 - 600), как показано на иллюстрации ниже. Чтобы обработать сильно изношенный коллектор, его можно проточить.

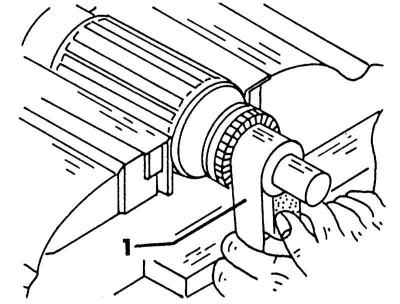

Очистить коллектор полоской наждачной бумаги (1). Зажимать якорь в различных положениях в тисках, чтобы очистить по всей окружности.
2. Предварительно следует измерить диаметр коллектора штангенциркулем. Если измеренный (см. иллюстрацию ниже) диаметр уже приближается к минимально допустимому значению 28.8 мм, коллектор следует заменить. Якорь для проточки зажимается на токарном станке, и при вращении с большими оборотами снимается слой металла. Снимайте только нужное количество материала.

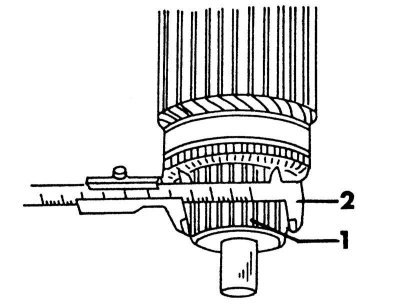

Измерение диаметра коллектора (1) с помощью штангенциркуля (2).
Первоисточник расположен на портале [Autoinstruction]
3. В заключение пропилите щели между сегментами коллектора на глубину 0.5 - 0.8 мм. Ножовочное полотно должно вставляться в щели горизонтально, чтобы прорезать по всех длине, т. е. не перекашивайте полотно. Затем отполируйте коллектор мелкой наждачкой, чтобы появился блеск. Наиболее частые неисправности в коллекторе обусловлены коротким замыканием в якоре (обгоревшие витки коллектора), в противном случае он должен работать долго.
Полюсные катушки
1. Лучше всего проверьте полюсные катушки омметром, который включается между положительным контактом полюсной катушки и корпусом стартера, как показано на иллюстрации ниже. На иллюстрации показан омметром с внутренним источником тока. Омметр другой конструкции следует сначала соединить с батареей. При этой проверке проверяется, не замыкаются ли полюсные катушки на массу. Если омметр показывает какое либо значение, корпус стартера с полюсными катушками должен быть заменен.

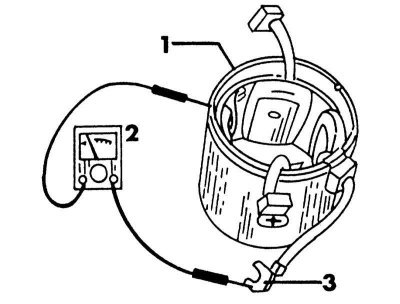

Проверка изоляции между корпусом стартера (1) и положительной клеммой полюсной катушки (3). Использовать для проверки омметр (2).
2. При следующей проверке омметр подключается между двумя контактами щеток, как показано на иллюстрации ниже. При этой проверке контролируется, протекает ли ток между щеток. Если показаний нет, корпус стартера следует заменить.

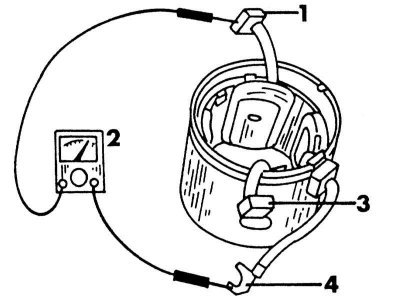

Проверка прохождения тока между положительной клеммой полюсной катушки и положительной щеткой: 1 - положительная щетка; 2 - омметр; 3 - положительная щетка; 4 - положительная клемма
Якорь
Для проверки обмотки якоря требуется специальный прибор, так называемый зуммер. Если этого прибора нет, можно проверить старый якорь, временно заменив его на новый. Никогда не пытайтесь отрихтовать погнутый якорь или обработать его, т. е. обточите или снимите заусеницы.
Подшипники
Сильно разбитые подшипники, имеющие боковой люфт, должны быть заменены. Для этого лучше всего измерить внешний диаметр вала якоря и внутренний диаметр отверстия подшипника. Если разница между двумя размерами превышает 0.2 мм, выпрессуйте старую втулку, положите новую втулку на 30 минут в чистое двигательное масло и запрессуйте в подшипниковый щит. Затем обточите втулку, пока вал не будет иметь зазор 0.03 - 0.10 мм.
Привод стартера
Проверьте, чтобы зубцы шестерни стартера были в хорошем состоянии. Шестерня должна легко сдвигаться на зубчатом соединении вала якоря. Свободный ход должен быть только в одну сторону, в другую сторону шестерня должна блокироваться. Если требуется, замените весь привод. В этом случае также проверьте зубчатый венец стартера на наличие повреждений.
Тяговое реле
Тяговое реле ремонту не подлежит. Для проверки катушек тягового реле следует подключить 2-х вольтовую батарею к клеммам "S" и "М" на реле. Толкатель реле должен двигаться. Повторите ту же проверку, но на этот раз подключите батарею к клемме "М" и корпусу. Толкатель должен прийти в движение и при подключении провода к клемме "М" удерживаться. На иллюстрации 7. m показано, где на реле находятся клеммы.
