Снятие
1. Снимите верхнюю часть впускного коллектора. См. раздел «Верхняя часть впускного коллектора».
2. Снимите катушку зажигания. См. раздел «Катушка зажигания».
3. Снимите стойку правой опоры двигателя. См. раздел «Двигатель в сборе».
Примечание: Подпирать двигатель домкратом нет необходимости.
4. Снимите защитную накладку с топливной трубки. См. раздел «Топливные форсунки и топливная трубка».
5. Отсоедините шланг PCV от клапанной крышки.
6. При необходимости снимите клапан PCV.
7. Ослабьте крепежные болты в порядке, обратном изображенному на рисунке на следующей странице.
Примечание: Болты №№13 и 14, показанные на рисунке, служат для крепления защитной накладки топливной трубки.
8. Снимите прокладку с клапанной крышки.
9. Удалите остатки старого герметика с головки цилиндров и передней крышки.
[Источник расположен на веб-ресурсе: www.Autoinstruction.ru]
Установка
1. Установите клапанную крышку следующим образом:
- а. Установите прокладку в клапанную крышку
Проверьте, нет ли повреждений или посторонних частиц.

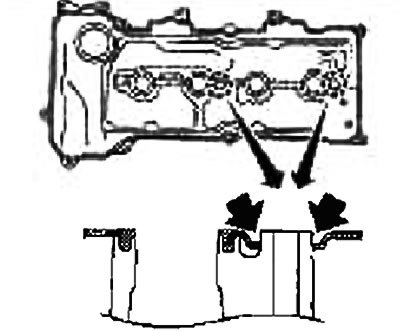

Убедитесь, что прокладка плотно села в установочную канавку в клапанной крышке.
Чтобы прокладка не выпала, вдавите ее в приливы двух отверстий под болты клапанной крышки.

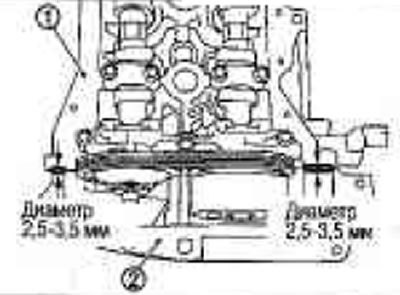

- b. Нанесите герметик в места, указанные на рисунке
1. Головка цилиндров
2. Передняя крышка
Пользуйтесь фирменным герметиком или эквивалентным.
- с. Установите клапанную крышку на головку цилиндров.
Внимание: Проверьте, не выпала ли прокладка клапанной крышки из канавки.

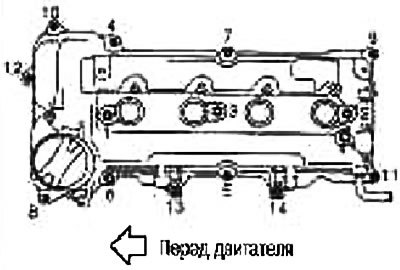

- d. Затяните болты в два прохода в порядке, указанном цифрами на рисунке.
Примечание: Болты №№13 и 14, показанные на рисунке, служат для крепления защитной накладки топливной трубки. См. раздел «Компоненты».
2. После этой операции установка выполняется в порядке, обратном снятию.
