Снятие

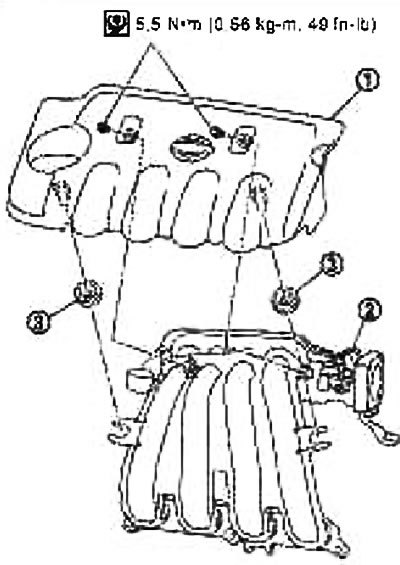

1. Снимите крышку (1) с двигателя.
2. Beрхняя часть впускного коллектора
3. Резиновая втулка
2. Отсоедините воздуховод (впускной) и воздуховод (между корпусом воздухоочистителя и электроприводом дроссельной заслонки). См. раздел «Воздухоочиститель и воздуховод».
3. Сдвиньте бачок. См. главу Система смазки и система охлаждения двигателя.
4. Отсоедините водяные шланги от электропривода дроссельной заслонки, во избежание вытекания охлаждающей жидкости поставьте заглушки.
Внимание:
- Выполняйте эту операцию, когда двигатель холодный.
- Не допускайте попадания охлаждающей жидкости двигателя на приводные ремни.
5. Выньте масляный щуп.
Внимание: Во избежание попадания посторонних частиц закупорьте отверстие направляющей масляного щупа.
6. Снимите электропривод дроссельной заслонки.
Внимание:
- Обращайтесь с электроприводом с осторожностью и не допускайте ударов.
- Не разбирайте и не проводите регулировку.
7. Отсоедините разъем и шланг EVAP от электроклапана продувки угольного фильтра EVAP.
Внимание: Обращайтесь с электроклапаном с осторожностью и не допускайте ударов.
8. Отсоедините вакуумный шланг усилителя тормоза от верхней части впускного коллектора.

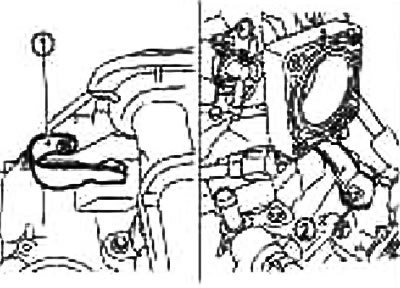

9. Снимите переднюю (1) и заднюю (2) опоры верхней части впускного коллектора.
10. Снимите верхнюю часть впускного коллектора.

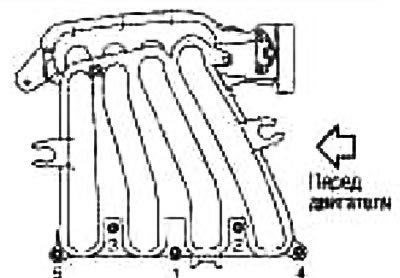

Ослабьте крепежные болты в порядке, обратном изображенному на рисунке.
11. При необходимости снимите электроклапан продувки угольного фильтра EVAP с верхней части впускного коллектора.
Внимание: Обращайтесь с электроклапаном с осторожностью и не допускайте ударов.
12. При необходимости снимите опору верхней части впускного коллектора (центральную) с головки цилиндров.
Примечание: При установке верхней части впускного коллектора центральная опора служит направляющей.
Установка
Установка выполняется в порядке, обратном снятию, с учетом следующего:
Верхняя часть впускного коллектора
1. Поставьте прокладку на верхнюю часть впускного коллектора.
Совместите выступ (А) на прокладке с канавкой в верхней части впускного коллектора.
2. Установите верхнюю часть впускного коллектора на место.
Внимание: Убедитесь, что направляющая масляного щупа не отсоединилась от крепежного зажима на впускном патрубке вследствие задевания за верхнюю часть впускного коллектора.

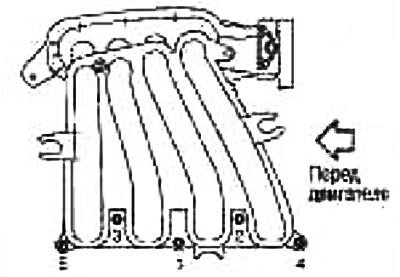

3. Затяните болты в порядке, указанном цифрами на рисунке.
4. Установите опоры верхней част впускного коллектора.
Электропривод дроссельной заслонки
Равномерно затяните болты крест-накрест в несколько проходов. В случае отсоединения разъема от электропривода дроссельной заслонки проведите «Обучение закрытому положению дроссельной заслонки». См. главу Система управления двигателем.
В случае замены электропривода дроссельной заслонки проведите «Обучение подаче воздуха на оборотах х.х.» и «Обучение закрытому положению дроссельной заслон». См. главу Система управления двигателем.
