Снятие
1. Снимите приводные ремни. См. раздел «Снятие и установка».
2. Открутите контргайку, снимите пластину (7), натяжной шкив (6) и шайбу (5).
3. Выньте центральную ось (2) вместе с проставкой (3) для установки регулировочного болта (4).
1. Кронштейн генератора
Установка

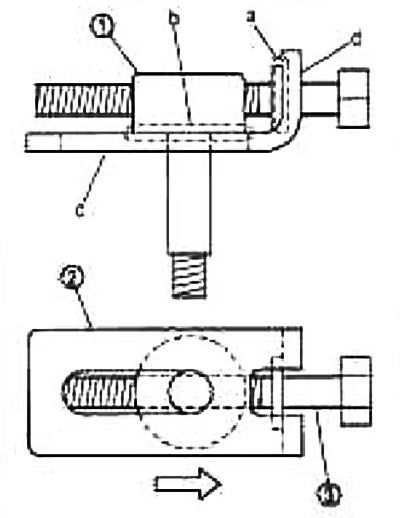

1. Установите центральную ось (1) в канавку скольжения проставки (2). Полностью вверните регулировочный болт (3) в направлении ослабления ремня.
Источник статьи размещён на портале [autoinstruction.ru]
При этом уприте фланец (а) регулировочного болта и гнездо (b) центральной оси в проставку.
2. Пристыкуйте поверхности (с, d) проставки к кронштейну генератора, установите шайбу, натяжной шкив и пластину, затем затяните контргайку от руки.
Момент затяжки: 4,4 Н·м (0,45 кг·м)
3. Установите снятые компоненты в порядке, обратном снятию.
