Снятие
1. Отсоедините переднюю выхлопную трубу. См. главу Акселератор, топливная система и система выпуска.
2. Снимите кронштейн электропроводки подогреваемого датчика кислорода 1 с головки цилиндров.
3. Снимите крышку с выпускного коллектора.

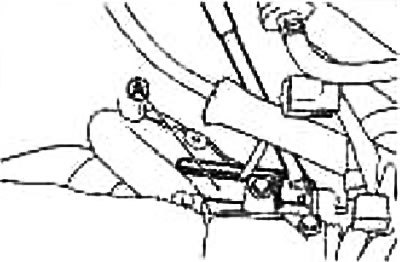

4. Выверните подогреваемый датчик кислорода 1 при помощи ключа (специнструмент) (А).
Внимание: Обращайтесь с датчиком с осторожностью, не ударяйте и не роняйте его.
Примечание: Выпускной коллектор можно снимать и устанавливать без снятия подогреваемого датчика кислорода 1 (требуется отсоединить разъем электропроводки)
5. Выверните крепежные болты из стойки выпускного коллектора.
6. Выверните крепежные болты выпускного коллектора со стороны днища в порядке, обратном изображенному на рисунке, и снимите выпускной коллектор (см. рис.).
Ослабьте гайки в порядке, обратном изображенному на рисунке.
7. Снимите прокладку.
Внимание: Во избежания попадания посторонних части закупорьте отверстия в двигателе.
8. Снимите крышку с обратной стороны выпускного коллектора.
Проверка после снятия
Коробление поверхности
При помощи линейки (В) и щупа (А) проверьте, не покороблена ли контактная поверхность выпускного коллектора.
Предел: 0,3 мм
Если коробление превышает предельное значение, замените выпускной коллектор.
Установка
Установка выполняется в порядке, обратном снятию, с учетом следующего:
Выпускной коллектор
1. Затяните гайки в порядке, указанном цифрами на рисунке.
2. Снова затяните с требуемым моментом.
