Снятие
1. Снимите верхнюю крышку двигателя.

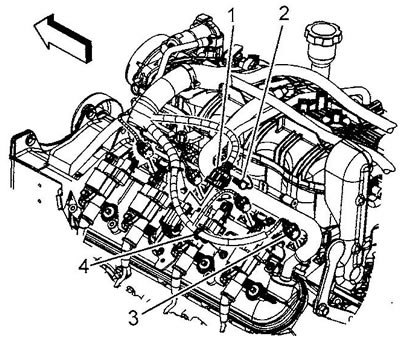

2. Снимите держатель (2) разъема пучка проводов левого полублока.
3. Отсоедините разъем (1) катушки зажигания.
4. Снимите клипсы (4) поддержки пучка проводов со шпилек кронштейна катушки зажигания.
5. Отведите пучок проводов в сторону.

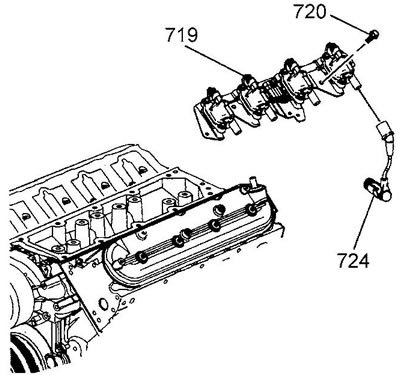

6. Снимите с катушки зажигания провода (724) свечей зажигания:
Материал скопирован с онлайн-ресурса autoinstruction
- поверните провод на пол-оборота;
- стяните провод со свечи за чехол.
7. Выверните шпильки (720) кронштейна катушки зажигания. Момент затяжки 12 Нм.

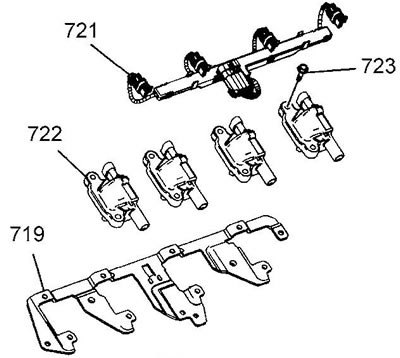

8. Снимите кронштейн (719) катушки зажигания. При необходимости отсоедините от катушки зажигания (722) провода (721), отверните болты (723) крепления катушки и снимите катушку.

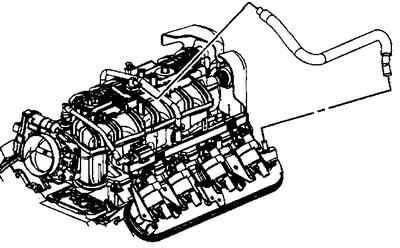

9. Снимите шланг системы вентиляции картера.

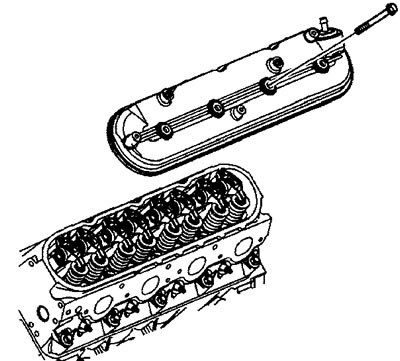

10. Отверните болты крепления клапанной крышки. Момент затяжки 12 Нм.
11. Снимите клапанную крышку.
12. Снимите и выбросите старую прокладку крышки.
Установка
13. Установка проводится в обратном порядке. Никогда повторно не устанавливайте прокладку клапанной крышки. Если при снятии шланга вентиляции картера была стронута проставка шланга, установите новую проставку.
