Снятие
1. Снимите верхнюю крышку двигателя.

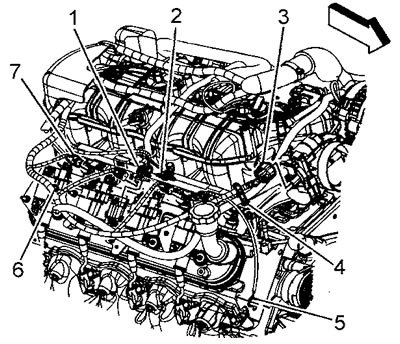

2. Снимите держатель (2) разъема пучка проводов правого полублока.
3. Отсоедините от фиксатора (1) проводку катушек зажигания.
4. Снимите клипсу (6) поддержки проводов привода дроссельной заслонки со шпильки кронштейна катушки зажигания.
5. Отведите провода привода дроссельной заслонки в сторону.
Поздние модели

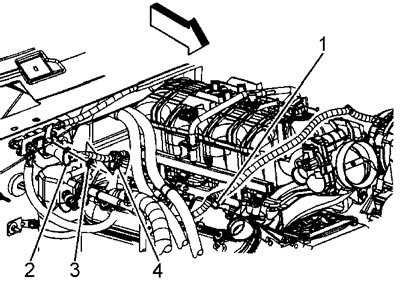

6. Снимите клипсу (1) поддержки кабеля генератора со шпильки кронштейна катушки зажигания.
7. Отведите кабель генератора в сторону.
Все модели

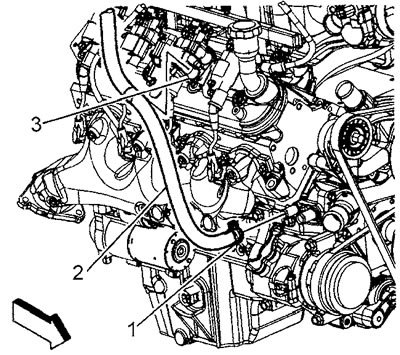

8. Снимите с кронштейна (3) впускной шланг (2) отопителя.

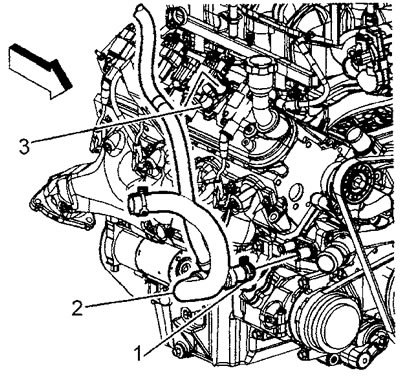

9. Снимите с кронштейна (3) шланг расширительного бачка.

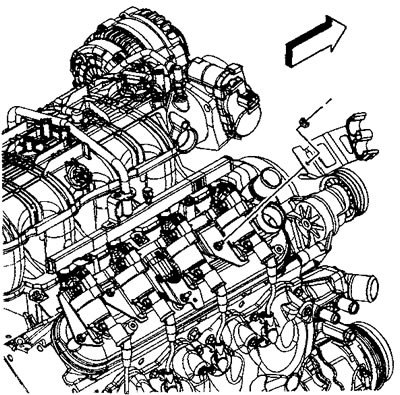

10. Отверните гайку крепления кронштейна шланга отопителя и снимите кронштейн. Момент затяжки 9 Нм.

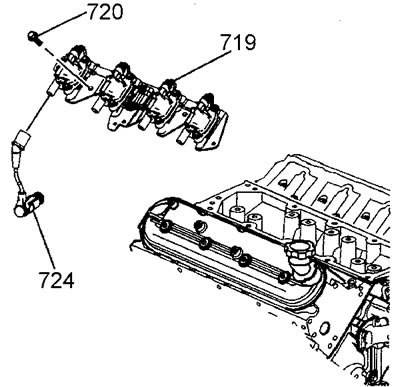

11. Снимите с катушки зажигания провода (724) свечей зажигания:
- поверните чехол провода на полоборота;
- стяните провод со свечи за чехол.
12. Выверните шпильки (720) кронштейна катушки зажигания. Момент затяжки 12 Нм.
13. Снимите кронштейн (719) катушки зажигания.

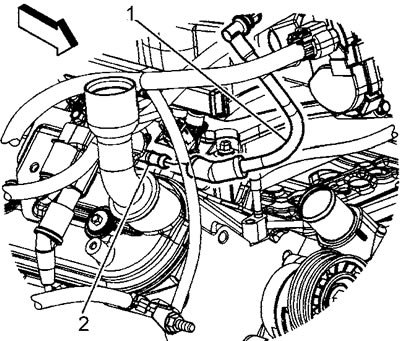

14. Снимите трубку (1) вентиляции картера со штуцера (2) клапанной крышки правого полублока.

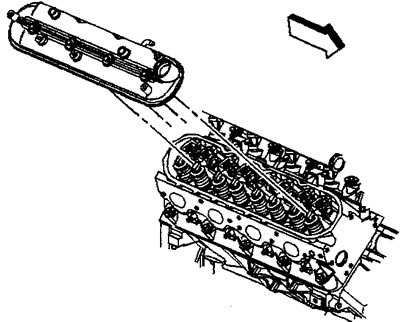

15. Отверните болты крепления клапанной крышки. Момент затяжки 12 Нм.
16. Снимите клапанную крышку.

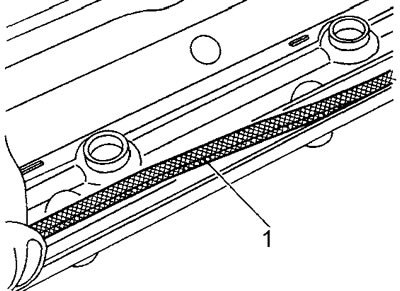

17. Снимите и выбросите старую прокладку крышки (1).
18. При необходимости замены маслозаливной горловины:
- отверните крышку (424) маслозаливной горловины (423);
- снимите маслозаливную горловину.
Установка
19. Установка проводится в обратном порядке. Никогда повторно не устанавливайте прокладку клапанной крышки и снятую маслозаливную горловину.
