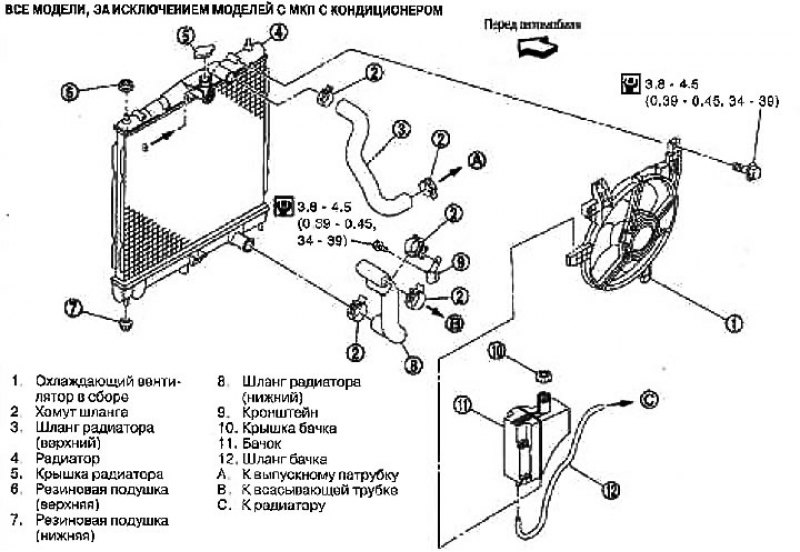

1. Охлаждающий вентилятор в сборе; 2. Хомут шланга; 3. Шланг радиатора (верхний); 4. Радиатор; 5. Крышка радиатора; 6. Резиновая подушка (верхняя); 7. Резиновая подушка (нижняя); 8. Шланг радиатора (нижний); 9. Кронштейн; 10. Крышка бачка; 11. Бачок; 12. Шланг бачка; А. К выпускному патрубку; В. К всасывающей трубке; С. К радиатору
1. Радиатор; 2. Резиновая подушка (верхняя); 3. Шланг радиатора (верхний); 4. Хомут шланга; 5. Крышка бачка; 6. Хомут шланга; 7. Шланг бачка; 8. Бачок; 9. Охлаждающий вентилятор в; 10. Хомут шланга; 11. Шланг радиатора (нижний); 12. Хомут шланга; 13. Шланг бачка; 14. Резиновая подушка (нижняя); А. К выпускному патрубку; В. К всасывающей трубке
Снятие
1. Отсоедините оба кабеля от аккумулятора.
2. Слейте охлаждающую жидкость.
Предупреждение: Сливайте охлаждающую жидкость, когда она холодная. Не снимайте крышку с радиатора, когда двигатель горячий. Выплеснувшись из радиатора, охлаждающая жидкость под высоким давлением может причинить серьезные ожоги.
[Смотрите источник на портале: AutoInstruction]
3. Открутите крепежные болты и сдвиньте коробку реле.
4. Снимите следующие компоненты:
- Бачок (на моделях с МКП с кондиционером);
- Решетку радиатора. См. главу Кузов;
- Опору сердцевины радиатора (верхнюю). См. главу Кузов;
- Разъемы электропроводки;
- Воздуховод. См. главу Механическая часть двигателя.
5. Отсоедините верхний и нижний шланги от радиатора.
6. Отсоедините шланг радиатора жидкости АКП.
7. Снимите бачок (на моделях с МКП с кондиционером).

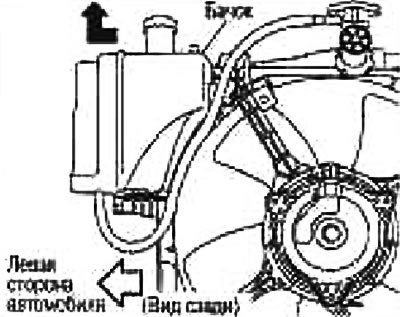

Отделите бачок от кожуха вентилятора. Приложив усилие в направлении левой стороны автомобиля, снимите бачок кверху.
8. Снимите охлаждающий вентилятор в сборе с радиатора.
Установка
Установка выполняется в порядке, обратном снятию, с учетом следующего:
При установке опоры сердцевины радиатора (нижней) убедитесь, что верхняя и нижняя опоры радиаторам конденсатора кондиционера вошли в крепежные отверстия опор сердцевины радиатора (верхней/нижней).
