Разборка

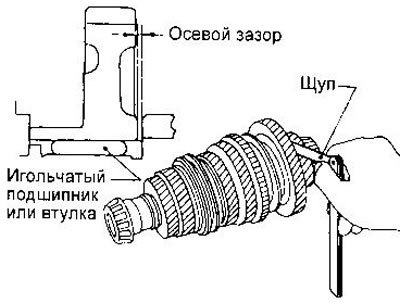

1. Перед снятием деталей с вторичного вала измерьте осевой зазор ведомых шестерен 1-й, 2-й. 3-й и 4-й передач. Значения зазоров приведены в разделе «Данные для регулировок и контроля». Если зазор не лежит в указанных пределах, разберите вал и осмотрите контактирующие поверхности шестерни, вала и ступицы синхронизатора. Затем проверьте зазор между полукольцами и канавкой вала.
2. Спрессуйте передний подшипник вторичного вала.

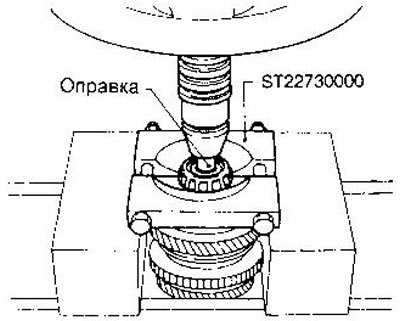

3. Спрессуйте задний подшипник вторичного вала, используя те же приспособления, что и для переднего подшипника.
4. Снимите держатель полуколец, полукольца и упорную втулку.

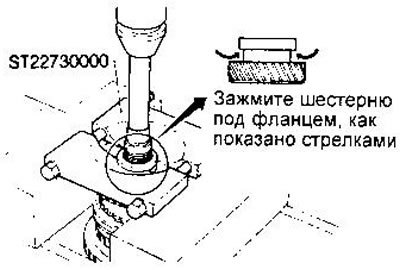

5. Спрессуйте ведомую шестерню 5-й передачи.
6. Снимите ведомую шестерню 4-й передачи, ее втулку и стальной шарик. Следите за тем, чтобы не потерять шарик.
7. Снимите синхронизатор 3-й и 4-й передач, ведомую шестерню 3-й передачи, втулку шестерен 2-й и 3-й передачи, шарик и ведомую шестерню 2-й передачи.

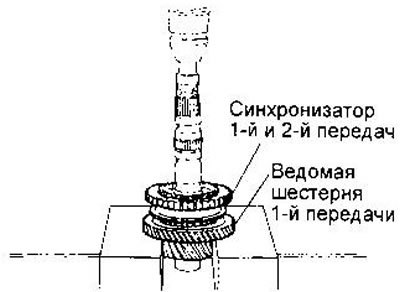

8. Снимите синхронизатор 1-й и 2-й передач, ведомую шестерню 1-й передачи и игольчатый подшипник.
Проверка
См. раздел «Первичный вал».
Сборка

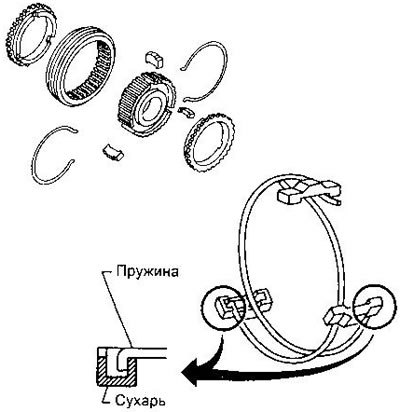

1. Соберите синхронизаторы 1-2 и 3-4 передач. Обратите внимание, что концы возвратных пружин должны зацепляться за разные сухари.
2. Установите игольчатый подшипник и ведомую шестерню 1-й передачи.
3. Напрессуйте на вал синхронизатор 1-й и 2-й передач, используя оправку ST22452000.
4. Установите стальной шарик, ведомую шестерню 2-й передачи, втулку шестерен 2-й и 3-й передач, ведомую шестерню 3-й передачи и напрессуйте синхронизатор 3-й и 4-й передач, используя оправку ST37750000. Перед установкой шарика смажьте его универсальной консистентной смазкой. Втулка шестерен 2-й и 3-й передач имеет канавку; в которую должен входить шарик.
5. Установите шарик, втулку и ведомую шестерню 4-й передачи.
Перед установкой шарика смажьте его универсальной консистентной смазкой. Втулка ведомой шестерни 4-й передачи имеет канавку, в которую должен входить шарик.
6. Напрессуйте ведомую шестерню 5-й передачи, используя оправку' ST37750000.
7. Наденьте упорную втулку.
8. Установите полукольца, подобрав их так, чтобы зазор между кольцом и канавкой составлял 0-0,1 мм. Доступные размеры колец приведены в разделе «Данные для регулировок и технического обслуживания».
9. Установите держатель полуколец.
10. Напрессуйте на вторичный вал задний подшипник, используя оправку ST22360002.

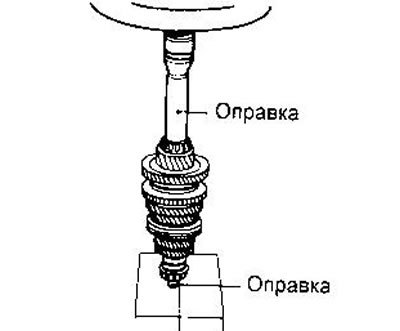

11. Напрессуйте передний подшипник.
12. Измерьте осевые зазоры шестерен (см. подраздел «Разборка»).
