Проверки на автомобиле
Проверка функционирования. Несколько раз нажмите педаль тормоза при остановленном двигателе, чтобы выровнять давление в полостях усилителя. Убедитесь, что ход педали больше не изменяется.
Нажав и удерживая педаль тормоза, запустите двигатель. Если педаль немного уйдет вперед, усилитель работает нормально.
Проверка герметичности. Запустите двигатель на 1-2 минуты. После остановки двигателя несколько раз нажмите на педаль тормоза. Если ход педали с каждым разом немного уменьшается, усилитель герметичен. Нажав и удерживая педаль тормоза при работающем двигателе, остановите двигатель. Ход педали пс должен измениться после ее удержания в нажатом состоянии в течение 30 секунд.
Снятие
ПРЕДУПРЕЖДЕНИЕ: При снятии усилителя тормозного привода следите за тем, чтобы не деформировать или не погнуть тормозные трубки.
Снятие не имеет особенностей и выполняется в соответствии с рисунком.
Проверка

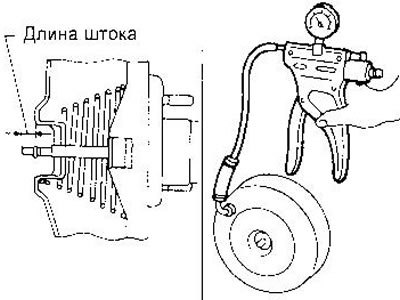

Измерьте длину штока, создав в усилителе разрежение -66,7 кПа (-500 мм рт.ст.).
- Длина штока (M195, S205 и С205) — 10,275-10,525 мм
Установка
Внимание: При установке существует опасность повреждения резьбы шпилек усилителя краями отверстий.

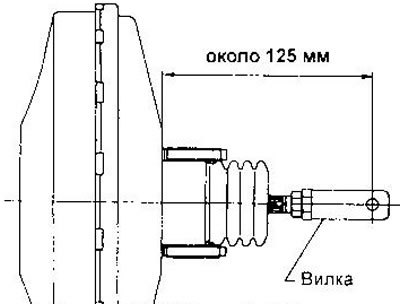

1. Перед установкой усилителя отрегулируйте длину его толкателя, как показано на рисунке (это не относится к моделям с ABS).
2. Вставьте усилитель и слегка затяните гайки его крепления к кронштейну педали тормоза.
3. Соедините штифтом педаль и вилку толкателя.
4. Затяните гайки крепления усилителя.
- Момент затяжки — 13-16 Нм
Статья опубликована первоначально здесь: autoinstruction.ru
5. Установите главный цилиндр (см. соответствующий раздел).
6. Удалите воздух из системы (см. раздел «Удаление воздуха из гидравлического привода»).
