Снятие и установка
Проверка
Проверьте педаль и кронштейн на наличие следующих дефектов:
- Изгиб педали
- Деформация осевого штифта
- Трещины на сварных швах
- Трещины и деформации фиксатора штифта

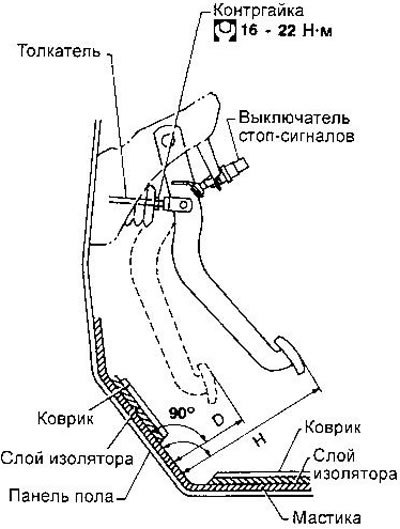

Регулировка
Проверьте высоту педали над усилителем пола (модели с правым рулем) или нижней частью щитка передка (модели с левым рулем) в свободном состоянии (величина 11) и под нагрузкой 490 Н (50 кгс) при работающем двигателе (величина D).
Контрольные значения приведены в разделе «Данные для регулировок и контроля».
При необходимости выполните регулировку следующим образом.
1. Ослабьте контргайку и установите высоту педали в свободном состоянии, вращая толкатель усилителя тормозного привода. Затем затяните контргайку.
2. Проверьте высоту педали.
Убедитесь, что при отпущенной педали стоп-сигналы выключены.
3. Проверьте высоту педали в нажатом состоянии при работающем двигателе. Если она меньше указанной, проверьте систему на наличие воздуха, утечек жидкости или повреждений (главный цилиндр, колесные цилиндры и т. д.). Произведите необходимый ремонт.
