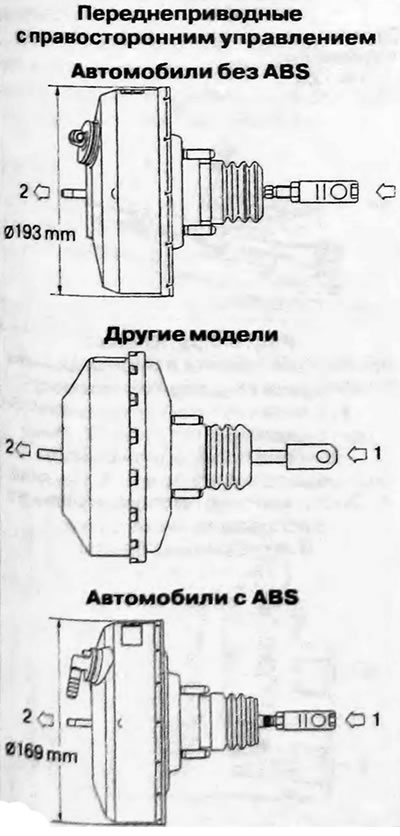

Рис. 6.20. Вакуумный усилитель тормозного привода. 1. От тормозной педали, 2. К главному тормозному цилиндру
Снятие
1. Снимите вакуумный усилитель с автомобиля.
2. Снимите гидравлический блок ABS (если установлена ABS) и тормозные трубки, мешающие снятию вакуумного усилителя.
3. Отсоедините вакуумную трубку от усилителя.
4. Отсоедините шарнирный палец от толкателя, и толкатель от рычага тормозной педали.
5. Открутите крепежные гайки и снимите усилитель (см. рис. 6.21).

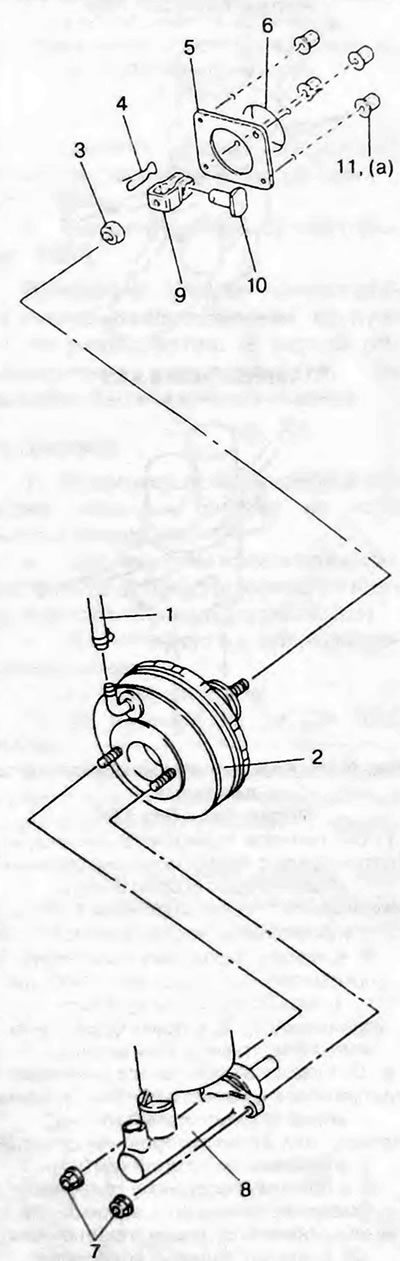

Рис.6. 21. Вакуумный усилитель. 1. Вакуумная трубка, 2. Вакуумный усилитель, 3. Самозажимная гайка толкателя, 4. Зажим, 5. Прокладка, 6. Передний щиток, 7. Гайки крепления главного тормозного цилиндра, 8. Главный тормозной цилиндр, 9. Вилка крепления толкателя, 10. Шарнирный палец. 11. Гайки крепления вакуумного усилителя.
[Источник материала этот сайт Autoinstruction]
Установка
6. Установите вакуумный усилитель на передний щиток. Затем подсоедините толкатель к рычагу тормозной педали и закрепите шарнирный палец защелкой.
7. Затяните гайки крепления усилителя до момента 13 Нм.
8. Установите главный тормозной цилиндр на усилитель и затяните гайки крепления до момента 25 Нм (с ABS) и 23 Нм (без ABS).
9. Установите гидравлический блок ABS.
10. Подсоедините тормозные трубки и затяните их до момента 16 Нм.
11. Удалите воздух из тормозной системы.
12. После установки проверьте плавность и ход педали.
13. Проверьте наличие подтеканий.
