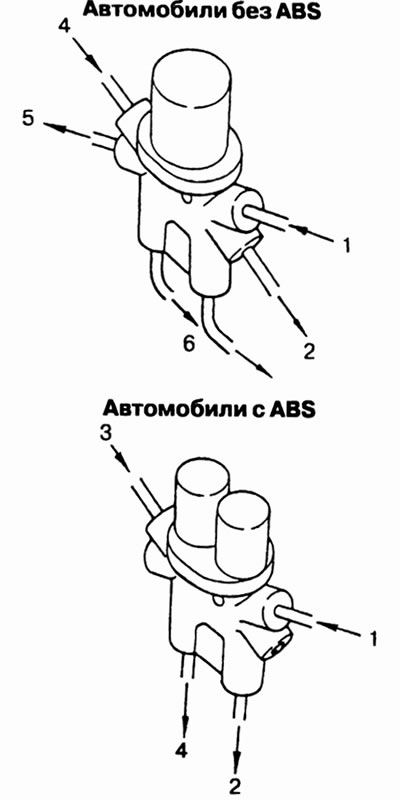

Рис. 6.25. Клапан пропорционального давления.
Автомобили без ABS. 1. От главного тормозного цилиндра: (автомобили с левосторонним рулевым управлением: второй контур, автомобили с правосторонним рулевым управлением: первый контур), 2. К левому переднему колесному тормозному цилиндру (автомобили с правосторонним рулевым управлением), 3. К правому заднему колесному тормозному цилиндру, 4. От главного тормозного цилиндра: (автомобили с левосторонним рулевым управлением: первый контур, автомобили с правосторонним рулевым управлением: второй контур), 5. К правому переднему колесному тормозному цилиндру ( автомобили с левосторонним рулевым управлением), 6. К левому заднему колесному тормозному цилиндру.
Автомобили с ABS. 1. От главного тормозного цилиндра (первый контур) и гидравлического блока ABS, 2. К правому заднему колесному тормозному цилиндру, 3. От главного тормозного цилиндра (второй контур) и гидравлического блока ABS, 4. К левому заднему колесному тормозному цилиндру
