Перечень элементов конструкции приводного вала к рисунку М2 5.011: 1. Большой стяжной хомут (внутренний ШРУС). 2. Малый стяжной хомут (внутренний ШРУС). 3. Стопорное кольцо. 4. Корпус внутреннего ШРУСа (соединение правого приводного вала производится при помощи фланца). 5. Защитное кольцо. 6. Пружинное стопорное кольцо. 7. Шарики с внутренней обоймой и сепаратором в сборе. 8. Пыльник (внутренний ШРУС). 9. Внешний ШРУС с приводным валом в сборе. 10. Стопорное кольцо. 11. Малый стяжной хомут (внешний ШРУС). 12. Большой стеднсе хомут (внешний ШРУС). 13. Кожух (внешний ШРУС). BJ - внешний ШРУС. DOJ - внутренний ШРУС.
Разборка производится в порядке, указанном на рис. М2 5.011.

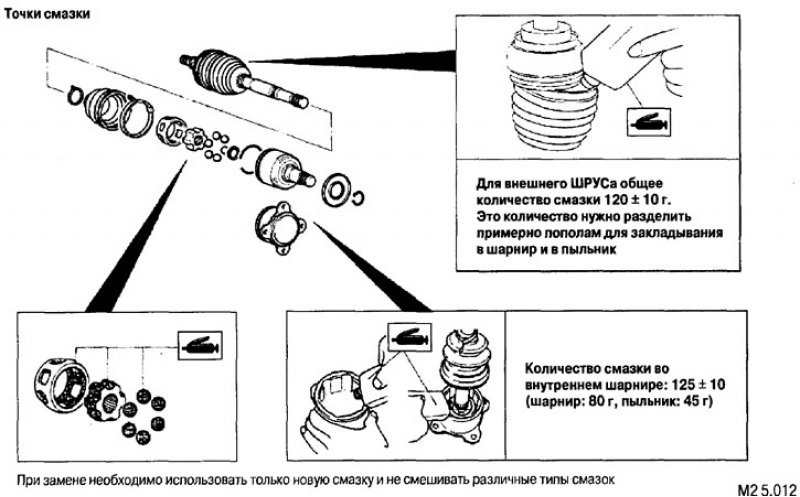

Сборка производится в следующем порядке: 10, 9, 7, 6, 4, 5, 3, 8, 2, 1.
