Элементы конструкции верхнего рычага в сборе: 1. Кронштейн крепления датчика частоты вращения переднего колеса(для автомобилей, оборудованных системой ABS); 2. Тормозной шланг; 3. Шаровое соединение верхнего рычага и соединение поворотного кулака; 4. Соединение верхнего рычага с передней рамой; 5. Верхний рычаг в сборе; 6. Буфер сжатия верхнего рычага; 7. Шаровое соединение верхнего рычага в сборе
Разборка производится в порядке, указанном на рис. М2 5.069.
Сборка производится в порядке, обратном разборке.
Отсоединение верхнего рычага от поворотного рычага

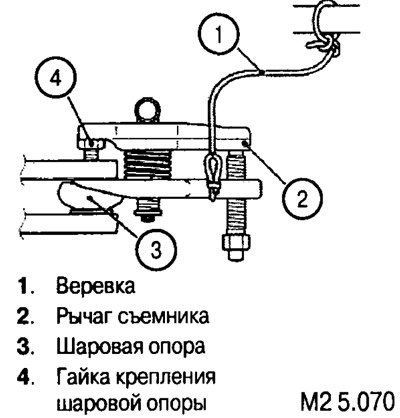

При выполнении работ не снимайте полностью гайку с шаровой опоры. Для того чтобы избежать повреждений деталей, используйте подходящий съемник (например, такой, как показан на рис. М2 5.070).
(Текст предоставил этот ресурс: «autoinstruction.ru»)
Установите съемник и, вращая болт, отсоедините верхний рычаг от поворотного кулака.
