Таблица 11.5. Технические данные МКПП
| Параметры | Номинальные значения, мм |
| ПЕРЕДНЕПРИВОДНЫЕ АВТОМОБИЛИ | |
| Коробка передач | |
| Осевой зазор подшипника первичного вала | 0.01-0.12 |
| Осевой зазор заднего подшипника первичного вала | 0-0.09: F5M21/22 |
| Осевой зазор подшипника промежуточного вала | 0.01-0.14: F4M21/22, F5M21/22 |
| Осевой зазор промежуточной шестерни | 0.05-0.17: F4M21, F5M21 |
| Предварительная затяжка промежуточной шестерни | 0.05-0.10: F5M22 |
| Осевой зазор вторичного вала | 0.05-0.17: F4M21, F5M21 |
| Предварительная затяжка подшипника вторичного вала (с июля 1987 г.) | 0.05-0.10: F4M21, F5M21 |
| Предварительная затяжка подшипника вторичного вала | 0.05-0.10: F5M22 |
| Дифференциал | |
| Осевой зазор коробки дифференциала | 0.05-0.17: F4M21, F5M21 |
| Предварительная затяжка подшипника коробки дифференциала | 0.05-0.10: F5M22, |
| Профильный зазор зубьев конического сателлита дифференциала/ конической шестерни полуоси | 0.025-0.150 |
| ПОЛНОПРИВОДНЫЕ АВТОМОБИЛИ | |
| Коробка переключения передач | |
| Осевой зазор переднего подшипника первичного вала | 0.01-0.12: W5M31 |
| Осевой зазор заднего подшипника первичного вала | 0-0.09 |
| Осевой зазор подшипника промежуточного вала | 0.01-0.11: W5M31 |
| Предварительная затяжка промежуточного вала | 0.08-0.13 |
| Предварительная затяжка переднего вторичного вала | 0.08-0.13 |
| Межосевой дифференциал | |
| Осевой зазор шестерни сцепления | 0.10-0.26 |
| Осевой зазор гидравлической муфты | 0.10-0.26 |
| Предварительная затяжка коробки дифференциала | 0.08-0.13 |
| Осевой зазор конической шестерни дифференциала / полуоси | 0.05-0.25 |
| Передний дифференциал | |
| Осевой зазор коробки дифференциала | 0.05-0.17 |
| Профильный зазор зубьев шестерни дифференциала | 0.025-0.150 |
| Раздаточная коробка | |
| Профильный зазор зубьев конических шестерен | 0.08-0.13 |
| Пусковой момент вала ведущей конической шестерни | 1.7-2.5 Нм |
| Пусковой момент ведущей конической шестерни | 1.0-1.7 Нм |
Рис. 11.12а. Коробки передач F4M21 и F5M21: 1 - Выключатель МКПП; 2, 5 - Прокладки; 3 - Задняя крышка; 4 - Выключатель фонаря заднего хода; 6 - Болт пружины фиксатора; 7 - Пружина фиксатора; 8 - Шарик фиксатора; 9 - Ведомая шестерня спидометра; 10 - Вентиляционная пробка; 11 - Штифт с пружиной; 12, 13 - Контргайки; 14 - Синхронизатор 5-й передачи; 15 - Вилка переключения 5-й передачи; 16 - Кольцо синхронизатора; 17 - Шестерня 5-й передачи; 18 - Игольчатый подшипник; 19 - Вкладыш подшипника; 20 - Дисковая пружина; 21 - Пружинное стопорное кольцо (для F5M21); 22 - Регулировочная шайба; 23 - Роликовый подшипник; 24 - Шестерня промежуточного вала 5-й передачи

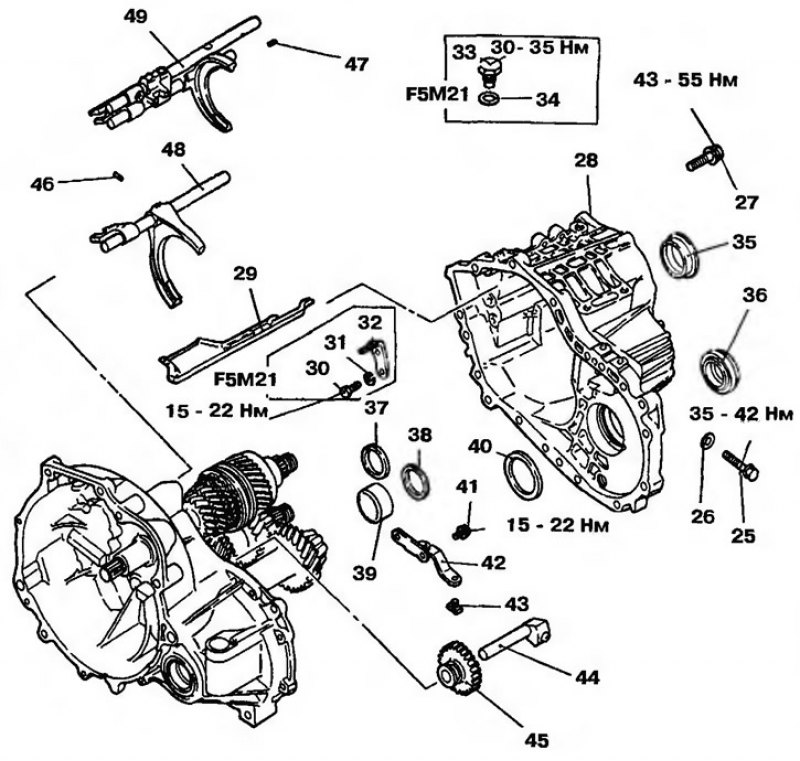

Рис.11.12б. Коробки передач F4M21 и F5M21: 25, 27, 30, 41 - Болты; 26, 34 - Прокладки; 28 - Картер коробки передач; 29 - Смазочный канал; 31 - Шайба с пружиной; 32 - Ограничительный кронштейн; 33 - Резьбовая пробка шарика ограничителя; 35 - Наружное кольцо; 36 - Сальник вала; 37, 38, 40 - Регулировочные шайбы; 39 - Наружное вращающееся кольцо подшипника; 42 - Рычаг включения передачи заднего хода; 43 - Колодка включения передачи заднего хода; 44 - Вал промежуточной шестерни передачи заднего хода; 45 - Промежуточная шестерня передачи заднего хода; 46, 47 - Штифты с пружинами; 48,49 - Вилки переключения передач

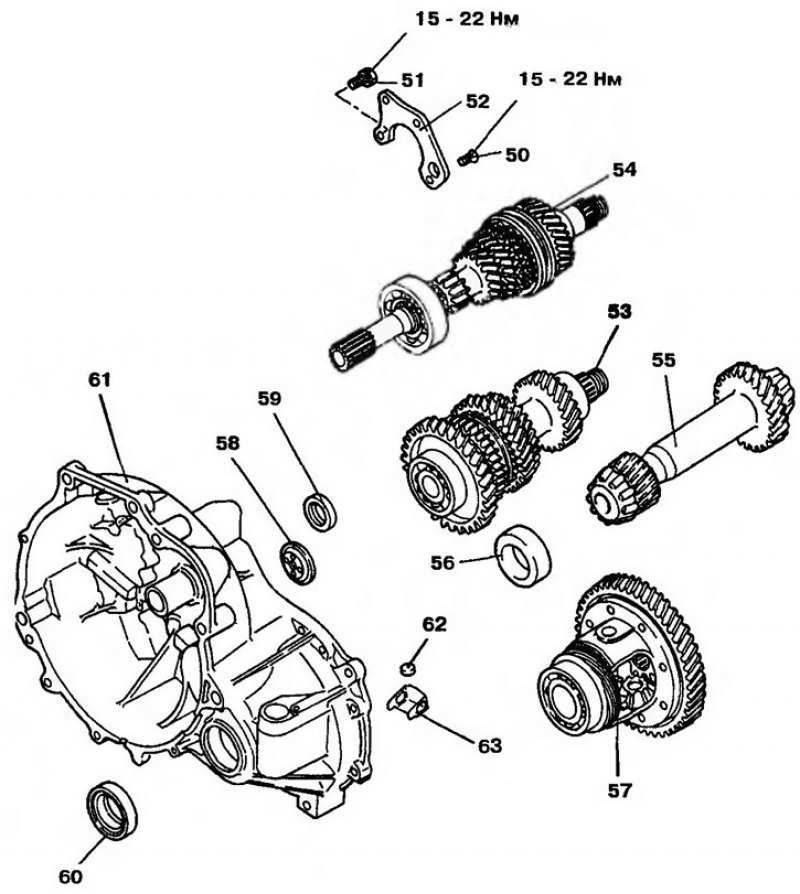

Рис. 11.12в. Коробки передач F4M21 и F5M21: 50, 51 - Болты; 52 - Держатель подшипника; 53 - Промежуточный вал; 54 - Ведущий (первичный) вал; 55 - Ведомый (вторичный) вал; 56 - Наружное вращающееся кольцо подшипника; 57 - Дифференциал; 58 - Смазочный канал; 59, 60 - Сальники; 61 - Картер сцепления; 62 - Магнит; 63 - Кронштейн магнита
Рис. 11.13а. Коробка передач F5M22: 1,5, 11 - Болты; 2 - Задняя крышка; 3 - Тормозной конус передачи заднего хода; 4 - Шайба; 6 - Выключатель фонаря заднего хода; 7 - Прокладка; 8 - Болт пружины фиксатора; 9 - Пружина фиксатора; 10 - Шарик фиксатора; 12 - Ведомая шестерня спидометра; 13 - Вентиляционная пробка; 14 - Штифт с пружиной; 15, 16 - Контргайки; 17 - Синхронизатор 5-й передачи; 18 - Вилка включения 5-й передачи; 19 - Кольцо синхронизатора; 20 - Шестерня 5-й передачи; 21 - Игольчатый подшипник; 22 - Шестерня промежуточного вала 5-й передачи
Рис. 11.136. Коробка передач F5M22: 23, 25, 28, 40 - Болты; 24, 32 - Прокладки; 26 - Картер коробки передач; 27 - Смазочный канал; 29 - Шайба с пружиной; 30 - Ограничительный кронштейн; 31 - Резьбовая пробка шарика ограничителя; 33 - Сальник; 34, 36, 38 - Наружные вращающиеся кольца подшипников; 35, 37, 39 - Регулировочные шайбы; 41 - Рычаг включения передачи заднего хода; 42 - Колодка включения передачи заднего хода; 43 - Вал промежуточной шестерни передачи заднего хода; 44 - Промежуточная шестерня передачи заднего хода; 45, 46 - Штифты с пружинами; 47, 48 - Вилки переключения передач
Рис. 11.13в. Коробка передач F5M22: 49, 50 - Болты; 51 - Кронштейн подшипника; 52 - Промежуточный вал; 53 - Ведущий (первичный) вал; 54 - Ведомый (вторичный) вал; 55 - Дифференциал; 56, 58, 59 - Наружные вращающиеся кольца подшипников; 57 - Смазочный канал; 60, 61 - Сальники; 62 - Картер сцепления; 63 - Магнит; 64 - Кронштейн магнита
Рис. 11.14а. Коробка передач W5M31: 43 - Кронштейн трубки гидропривода сцепления; 44 - Картер коробки передач; 45 - Смазочный канал; 46 - Смазочный канал; 47 - Наружное вращающееся кольцо подшипника; 48, 49 - Регулировочные шайбы; 50 - Ограничительный кронштейн; 51 - Сальник; 52 - Рычаг включения передачи заднего хода; 53 - Колодка рычага включения передачи заднего хода; 54 - Вал промежуточной шестерни передачи заднего хода; 55 - Промежуточная шестерня передачи заднего хода; 56 - Ведомый вал переднего колеса; 57 - Игольчатый подшипник; 58 - Передний дифференциал

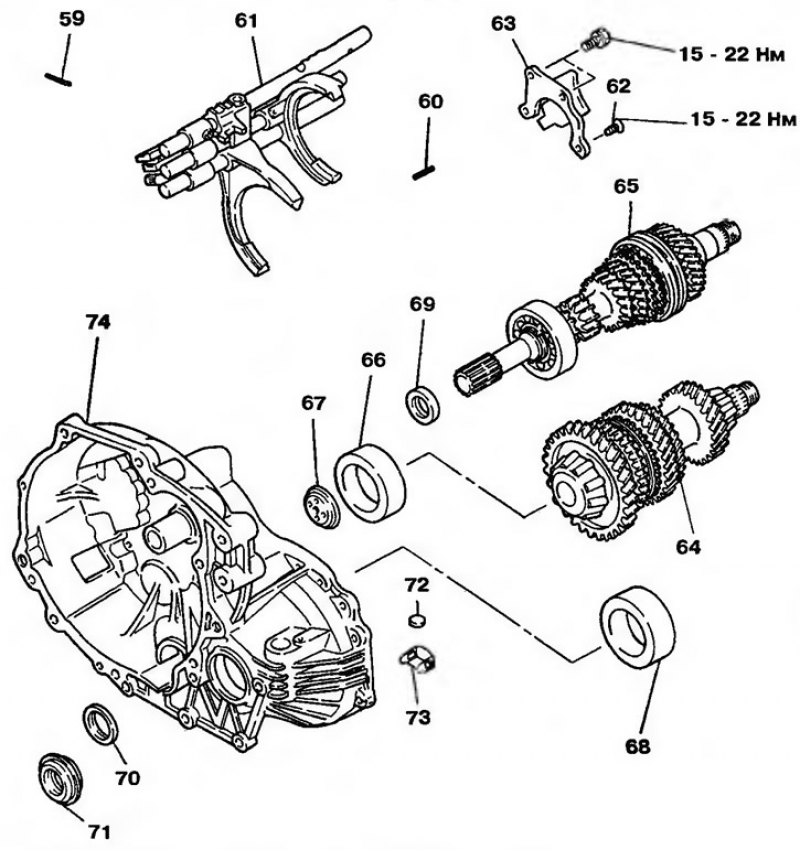

Рис. 11.14б. Коробка передач W5M31: 59, 60 - Штифты с пружинами; 61 - Вилка переключения передач; 62 - Болт; 63 - Кронштейн подшипника; 64 - Промежуточный вал; 65 - Ведущий (первичный) вал; 66, 68 - Наружные вращающиеся кольца; 67 - Смазочный канал, 69, 70, 71 - Сальники; 72 - Магнит; 73 - Кронштейн магнита; 74 - Картер сцепления
