2 Держите стальную пластину параллельно и непосредственно над якорем, проворачивая тем временем якорь в тестере (рис. 7.26). Если якорь деформирован в результате короткого замыкания, стальная пластина (лезвие) будет вибрировать и притягиваться к сердечнику. В таком случае замените якорь.

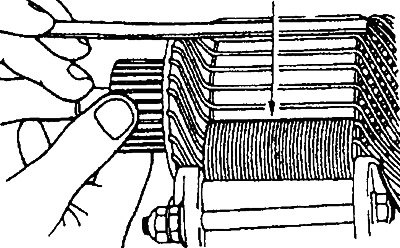

Рис. 7.26. Проверка на короткое замыкание обмотки якоря
Внимание! Перед установкой поверхность якоря необходимо очистить.
(Оригинал расположен на ресурсе: Autoinstruction)
3. Проверьте изоляцию между сегментом коллектора и сердечником обмотки якоря (рис. 7.27). Если нет электропроводности, изоляция в порядке.

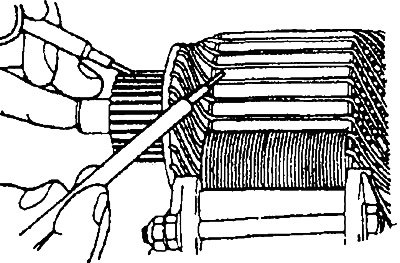

Рис. 7.27. Проверка изоляции между сегментом коллектора и сердечником обмотки якоря
4. Проверьте, есть ли электропроводность между отдельными сегментами (рис. 7 28).

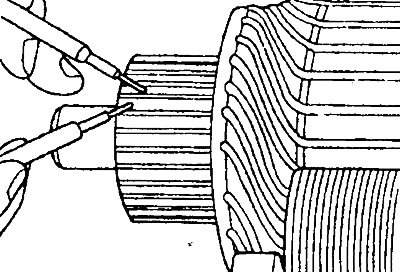

Рис. 7.28. Проверка электроцепи обмотки якоря
