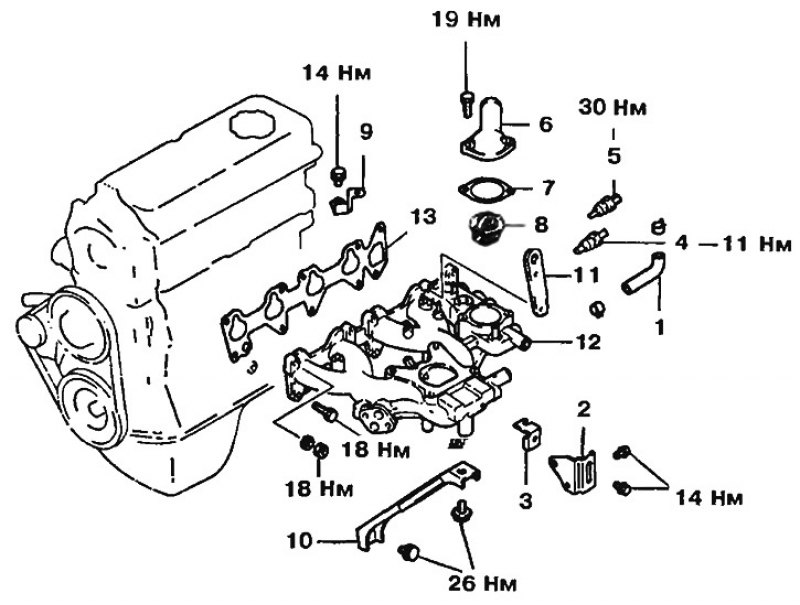

Рис. 2.1а. Впускной коллектор (12-клапанные карбюраторные двигатели): 1 - Патрубок системы охлаждения; 2,3- Кронштейны крепления троса привода (для АКПП); 4 - Датчик температуры охлаждающей жидкости; 5 - Датчик температуры охлаждающей жидкости (только на двигателях с карбюратором с электронным управлением); 6 - Выпускной штуцер системы охлаждения; 7 - Прокладка; 8 - Термостат; 9 - Кронштейн; 10 - Опора впускного коллектора; 11 - Кронштейн крепления впускного коллектора; 12 - Впускной коллектор; 13 - Прокладка впускного коллектора.

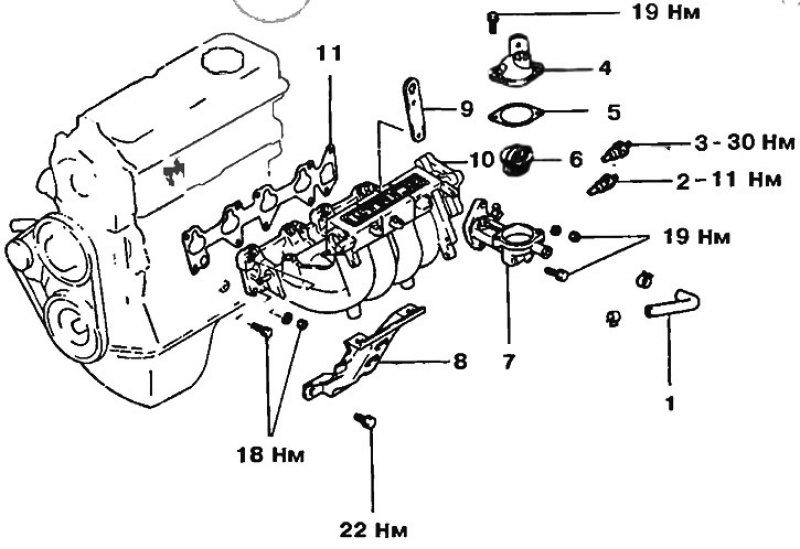

Рис. 2.1 б. Впускной коллектор (12-клапанные двигатели со впрыском): 1 - Патрубок системы охлаждения; 2,3- Датчики температуры охлаждающей жидкости; 4 - Выпускной штуцер системы охлаждения; 5 - Прокладка; 6 - Термостат; 7 - Корпус термостата; 8 - Опора впускного коллектора; 9 - Кронштейн двигателя; 10 - Впускной коллектор; 11 - Прокладка впускного коллектора.
