Проверка сопротивления и электропроводности между клеммами блока ЕСМ (Mitsubishi Colt 5)

0

1. Установите ключ зажигания в положение «ON».

2. Отсоедините разъем блока управления. Блок управления двигателем со стороны подключения проводов показан на рис. 8.3.



3. Измерьте сопротивление и согласно таблице 8.6 проверьте наличие электропроводности между клеммами блока управления со стороны подключения проводов.

Внимание! Процесс проверки не обязательно проводить в последовательности, данной в таблице- Соблюдайте соответствие подключения и заземления клемм, иначе все приборы могут выйти из строя.

4. Если омметр показывает отклонения от нормальных величин, проверьте соответствующий датчик, его подключение и проводку. При необходимости отремонтируйте или замените его.

5. После ремонта или замены проверьте омметром, устранены ли неисправности в показании величин.

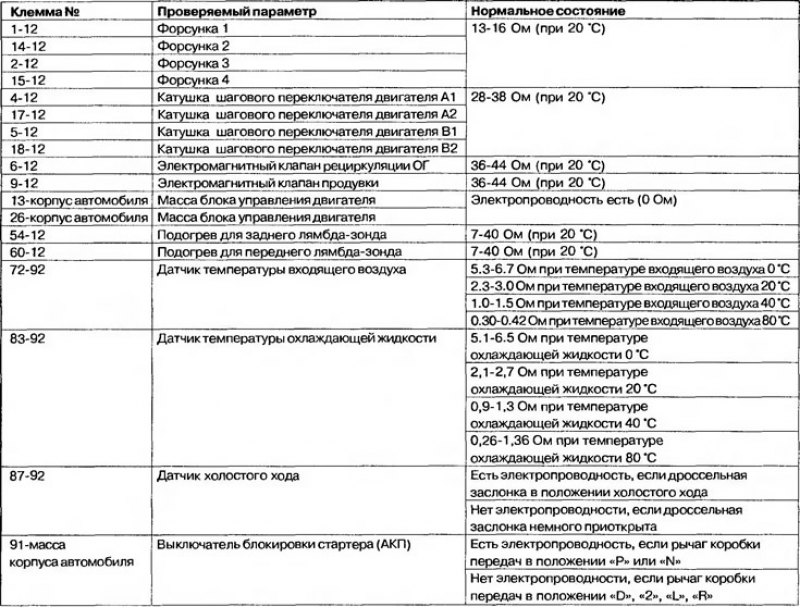

Таблица 8.6. Таблица проверки сопротивления и электропроводности между клеммами

Смотрите оригинал на указанном сайте (Autoinstruction)
