Схождение колес
1. Проверьте углы установки колес на автомобиле, установленном на ровной поверхности. Передние колеса должны при этом находиться в прямолинейном положении. Схождение колес: 0°00'±09'.
2. Если схождение колес не соответствует требуемому, отрегулируйте его величину вращением левой и правой резьбовых втулок рулевых тяг (в противоположных направлениях) (рис. 12.2). Вращение левой резьбовой втулки в направлении движения автомобиля и правой резьбовой втулки в противоположном направлении (назад) увеличивает схождение. С каждым оборотом левой и правой втулки схождение смещается приблизительно на Г 05' (на колесо).

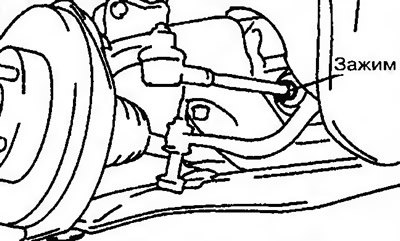

Рис. 12.2. Проверка и регулировка схождения колес
Развал колес, продольный наклон шкворня и угол поперечного наклона шкворня
Развал колес: 0°00'±30' (отклонение влево/вправо в пределах 30').
Продольный наклон шкворня: 2°51'±30' (отклонение влево/вправо в пределах 30').
[Источник расположен на сайте AutoInstruction]
Угол поперечного наклона шкворня: 12°52'.
3. Развал колес и продольный наклон шкворня регулируются непосредственно производителем и не могут быть изменены или отрегулированы.
4. Если развал и продольный наклон шкворня не соответствуют требуемым параметрам, замените поврежденные и деформированные детали.
