Снятие
Снимите всасывающий шланг и клапан принудительной вентиляции картера.
Снимите кожух зубчатого ремня.

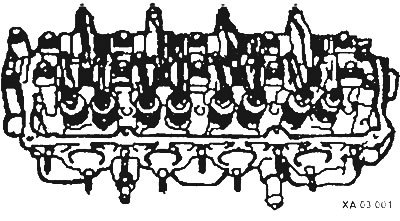

Снимите крышку головки блока цилиндров.
Ослабив болты снимите оси коромысел.
Снимите болты, коромысла, пружины с оси коромысел.
Проверка коромысла

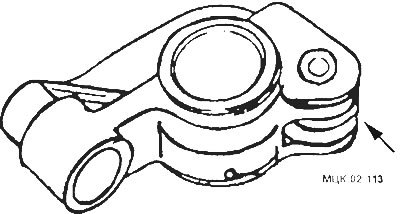

Проверьте вращение ролика (стрелка). При неплавном вращении или в случае износа замените.
Проверьте поверхность коромысел. Замените при повреждении или деформации.
Проверьте поверхность гидравлического толкателя контактирующего со стержнем клапана. В случае износа или повреждении замените гидротолкатель.
Проверка оси коромысел
Проверьте оси коромысел на износ и повреждения. При необходимости замените.
Проверьте чистоту отверстий для масла в осях коромысел. При необходимости промойте.
Проверка гидротолкателя
Вставьте проволоку для отвода воздуха в отверстие гидротолкателя и двигайте плунжер вверх-вниз 4-5 раз. Гидротолкатель должен находиться в моторном масле.

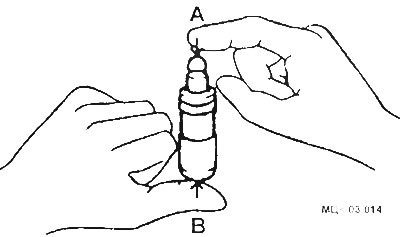

Удалите проволоку для отвода воздуха и пальцами надавите на плунжер (А) и (В).
Если плунжер сдвигается даже незначительно, повторите вышеописанные процедуры. Если плунжер сдвигается даже после многократного повторения, замените гидротолкатель.
Установка
Установите коромысла (согласно идентификационных меток (А)) и пружины на осях коромысел. Установите оси коромысел в головку блока цилиндров.
Затяните болты крепления осей коромысел требуемым моментом затяжки - 20-24 Нм

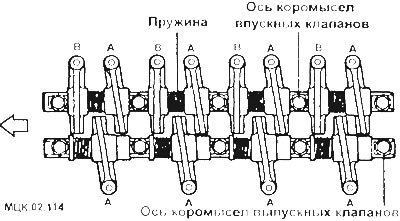

При установке коромысел осей, пружин обратите внимание на различие коромысел типа А и В. На стороне выпускных клапанов устанавливаются коромысла только типа А.
Установите крышку головки блока цилиндров и затяните болты требуемым моментом затяжки.
