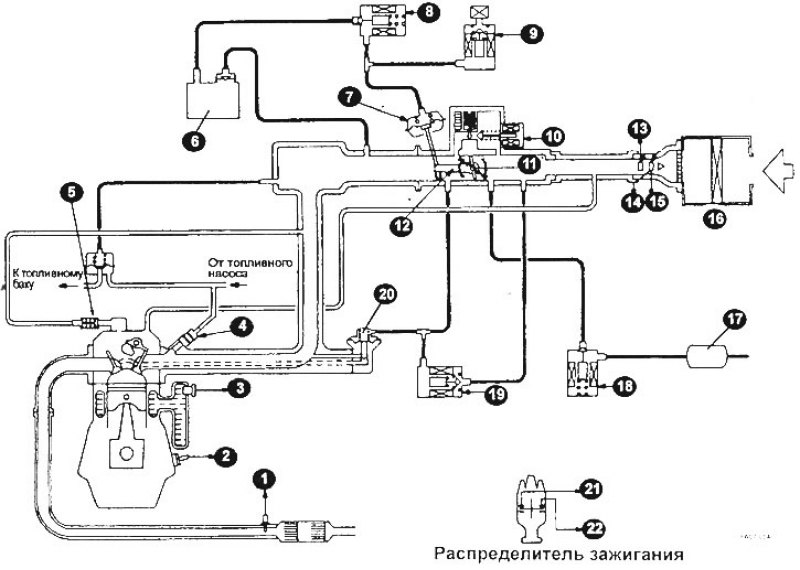

1 - датчик кислорода (лямбда-зонд); 2 - датчик детонации; 3 - датчик температуры охлаждающей жидкости; 4 - форсунка; 5 - клапан принудительной вентиляции двигателя; 6 - вакуумный контейнер; 7 - вакуумный привод; 8 - электромагнитный вакуумный клапан (система TCL); 9 - электромагнитный вакуумный клапан (система TCL); 10 - привод регулятора оборотов холостого хода; 11 - датчик закрытого положения дроссельной заслонки; 12 - датчик положения дроссельной заслонки; 13 - датчик температуры воздуха во впускном коллекторе; 14 - датчик атмосферного давления; 13 - датчик расхода воздуха; 16 воздушный фильтр; 17 - адсорбер; 18 - клапан продувки адсорбера; 19, 20 - клапан системы рециркуляции отработанных газов; 21 - датчик верхней мертвой точки; 22 - датчик положения коленчатого вала.
