Предупреждение! Тормозные накладки необходимо заменять на обоих передних или задних колесах одновременно Пыль, образовавшаяся в результате износа тормозных накладок, содержит асбест, которые опасен для здоровья Не вдыхайте ее
1. Откачайте тормозную жидкость из бачка.
2. Поставьте автомобиль на ручной тормоз. Поднимите автомобиль.
3. Снимите колеса.
4. Осмотрите поверхность тормозного диска.

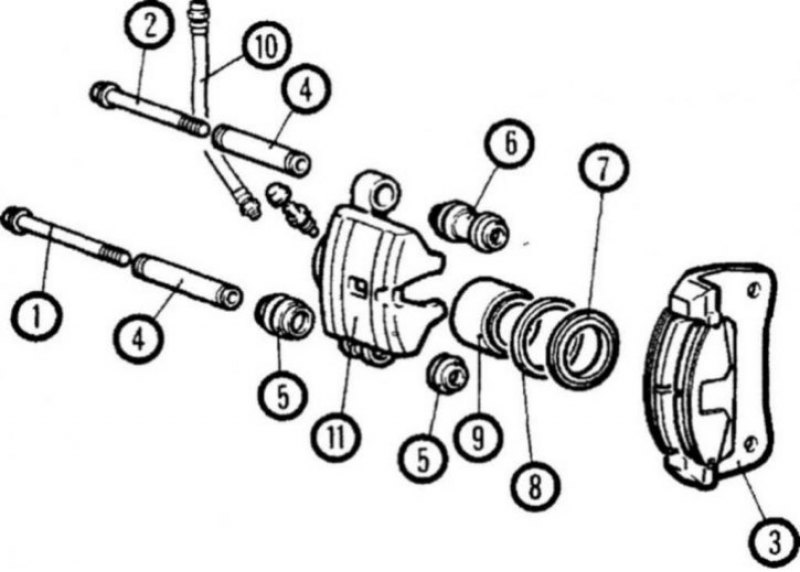

3.5а Суппорт переднего тормоза - PFS15 (модели Colt, Lancer, Mirage): 1. Болт; 2. Болт; 3. Кронштейн суппорта (с накладками и креплениями); 4. Втулка; 5. Чехол; 6. Втулка; 7. Пылезащитный колпачок; 8. Уплотнение; 9. Поршень; 10. Тормозной шланг; 11. Суппорт

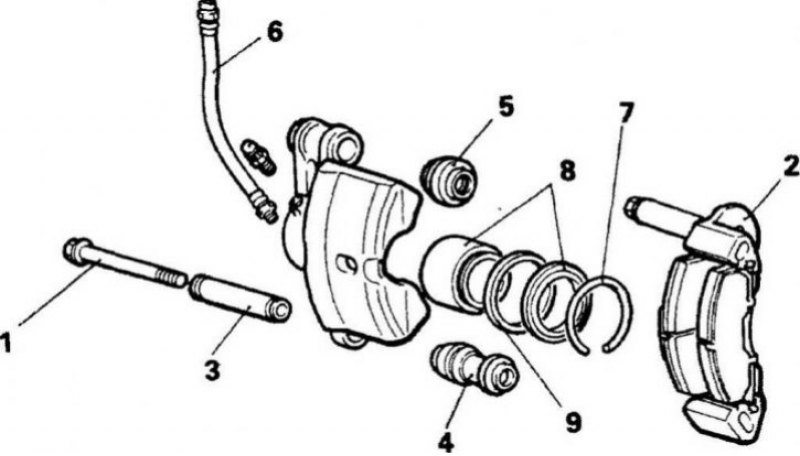

3.5б Суппорт переднего тормоза - AD54, модель AD60 аналогична (модели Cordia/Tredia/Galant без Турбонаддува): 1. Палец; 2. Кронштейн; 3. Втулка; 4. Чехол; 5. Чехол; 6. Тормозной шланг; 7. Кольцо; 8. Поршень и пылезащитный колпачок; 9. Уплотнение поршня

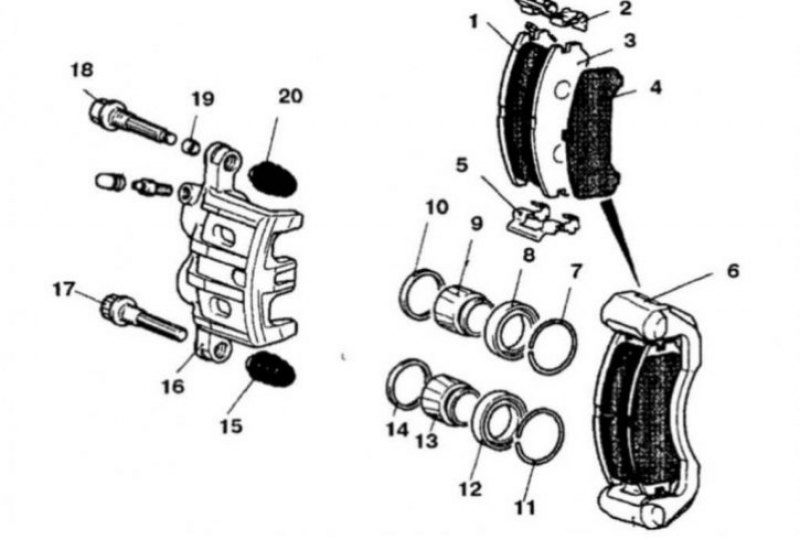

3.5в Суппорт переднего тормоза - модели Galant с турбонаддувом 1991 года выпуска и позже: 1. Внутренняя накладка; 2. Крепление; 3. Внешняя накладка; 4. Накладка; 5. Крепление; 6. Кронштейн; 7. Крепежное кольцо; 8. Чехол; 9. Поршень; 10. Уплотнение; 11. Крепежное кольцо; 12. Чехол; 13. Поршень; 14. Уплотнение; 15. Чехол; 16. Суппорт; 17. Палец; 18. Палец; 19. Втулка; 20. Чехол

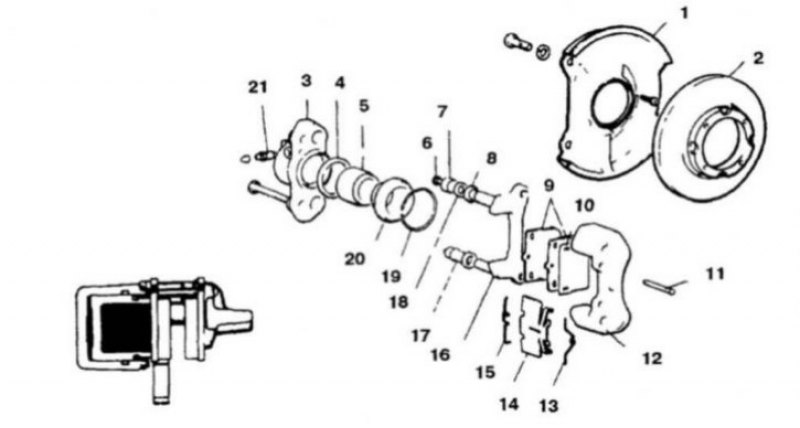

3.5г Суппорт переднего тормоза - суппорт Sumitomo (модели Precis): 1. Пылезащитный экран; 2. Тормозной диск; 3. Суппорт; 4. Уплотнение; 5. Поршень; 6. Заглушка; 7. Колпачок; 8. Уплотнение; 9. Накладки; 10. Противошумовая накладка; 11. Штифт; 12. Внешний суппорт; 13. Зажим; 14. Защитная пластинка; 15. Зажим; 16. Кронштейн; 17. Втулка; 18. Крепежное кольцо; 19. Крепежное кольцо; 20. Уплотнение; 21. Выпускной винт

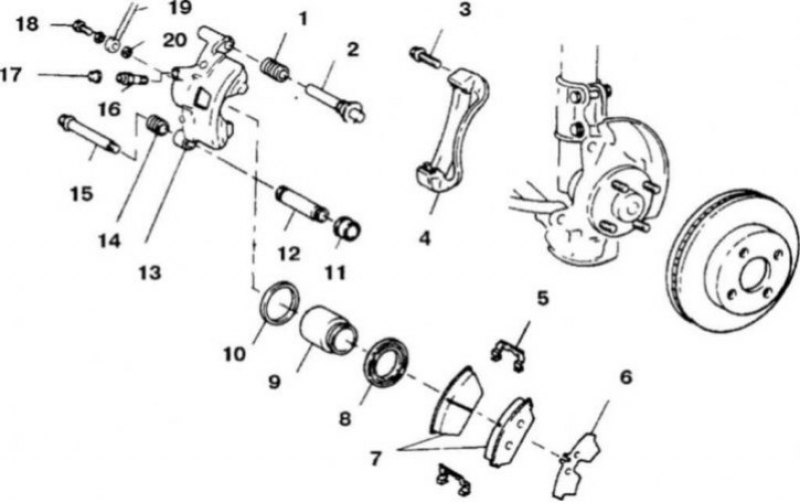

3.5д Суппорт переднего тормоза - суппорт Tokico (модели Precis): 1. Чехлы; 2. Палец; 3. Болт; 4. Кронштейн; 5. Пружина; 6. Накладка; 7. Тормозные накладки; 8. Чехлы; 9. Поршень; 10. Уплотнение; 11. Чехлы; 12. Втулка; 13. Cyппорт; 14. Втулка; 15. Болт; 16. Выпускной винт; 17. Колпачок; 18. Соединительный болт; 19. Шланг; 20. Шайба

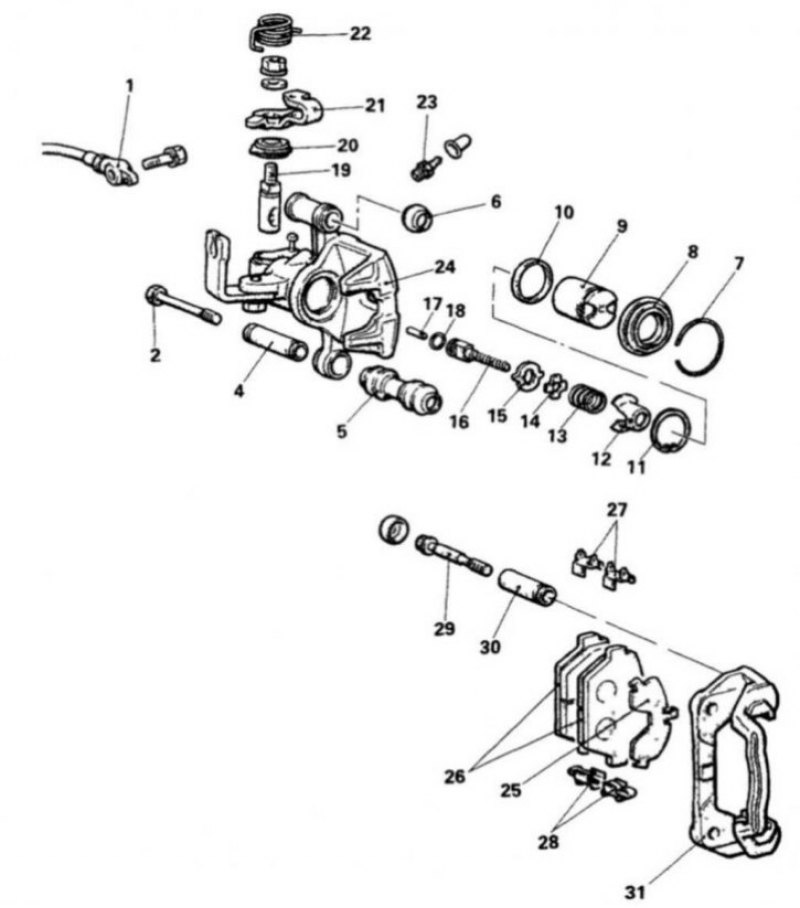

3.5е Задний дисковый тормоз - модель AD54 (модели Galant): 1. Тормозной шланг; 2. Палец; 3. Не использовано; 4. Втулка; 5. Чехол; 6. Чехол; 7. Крепежное кольцо; 8. Пылезащитный чехол; 9. Поршень; 10. Уплотнение; 11. Разрезное стопорное кольце; 12. Кожух; 13. Возвратная пружина; 14. Пружинная шайба; 15. Ограничитель; 16. Ось регулировочного механизма; 17. Соединительное звено; 18. Уплотнительное кольцо; 19. Рычаг; 20. Чехол; 21. Рычаг ручного тормоза; 22. Возвратная пружина; 23. Выпускной винт; 24. Суппорт; 25. Внешняя накладка; 26. Накладки; 27. Крепление; 28. Крепление В; 29. Палец; 30. Втулка; 31. Кронштейн
5. Операция замены накладок различается на разных моделях (3.5а, 3.5б,3.5в, 3.5г, 3.5д и 3.5е)
Суппорты Sumitomo (модели Precis)

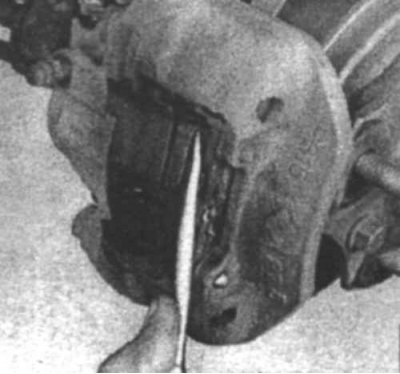

3.6а Снимите защитную пластину

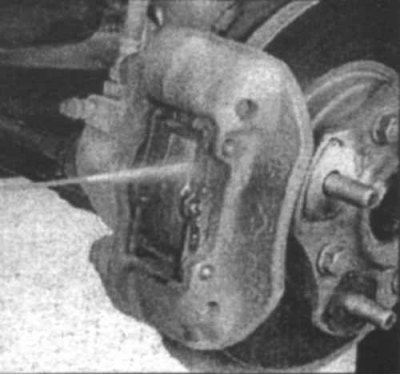

3.6б Очистите тормоза чистящим раствором

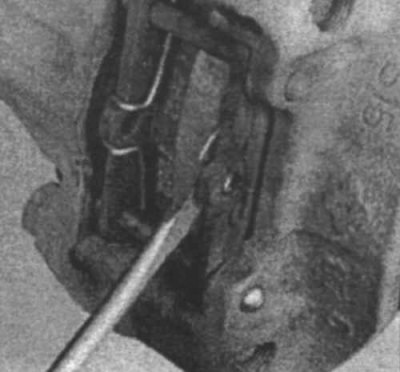

3.6в Отсоедините М-образный зажим от внешней тормозной накладки...

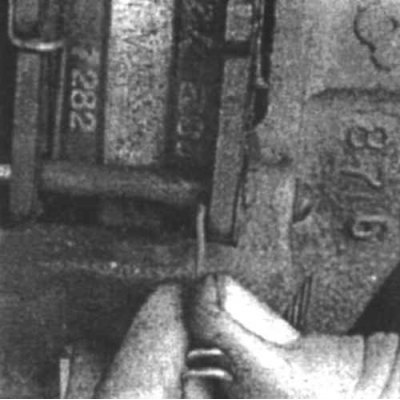

3.6г ...затем снимите зажим

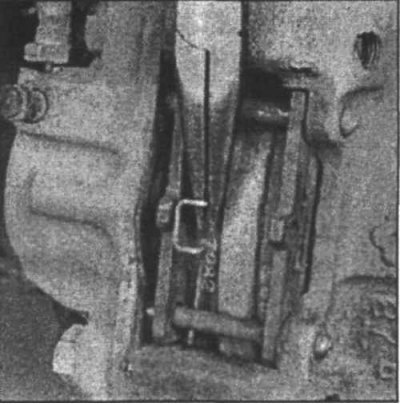

3.6д При помощи плоскогубцев снимите К-образный зажим

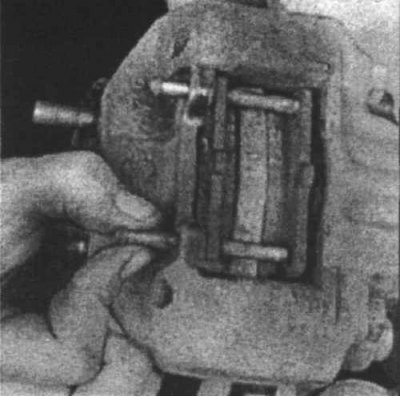

3.6е Достаньте оба пальца

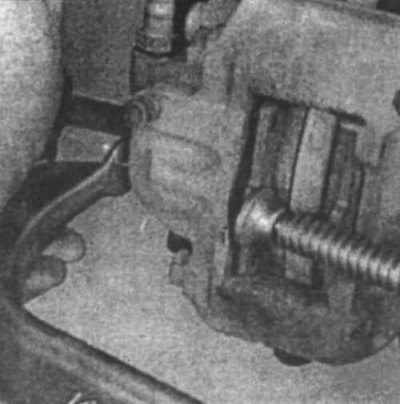

3.6ж При помощи струбцины прижмите внутреннюю накладку к суппорту, чтобы опустить поршень вглубь цилиндра получить дополнительное пространство для установки новых накладок

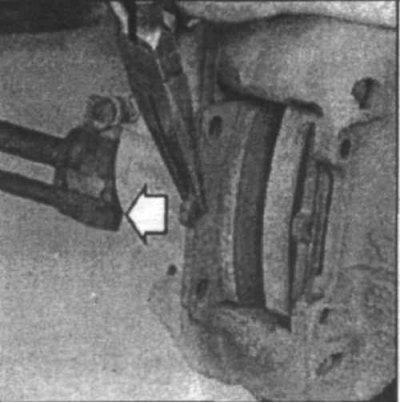

3.6з Достаньте тормозные накладки из суппорта

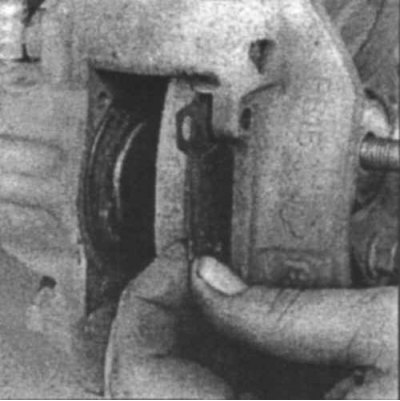

3.6и Снимите противошумовые накладки

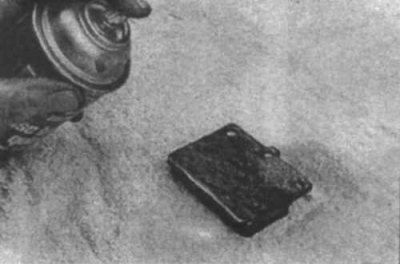

3.6к Перед установкой новых накладок нанесите противошумовой состав на обратную сторону накладок

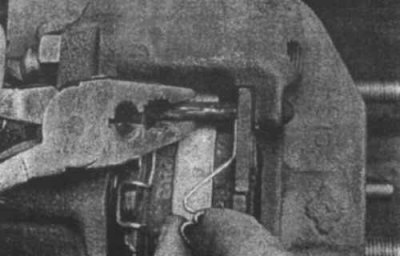

3.6л Установите новые накладки и крепления
6. Смотрите Рис 3.6а,3.6б, 3.6в, 3.6г, 3.6д, 3.6е, 3.6е,3.6ж, 3.6з, 3.6и, 3.6к, 3.6л.
Суппорты всех остальных моделей

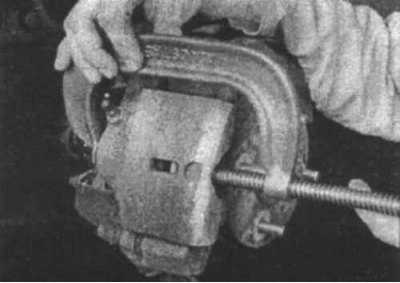

3.7 При помощи струбцины вдавите поршень вглубь цилиндра
7. При помощи с-образной струбцины вдавите поршень вглубь суппорта (3.7).

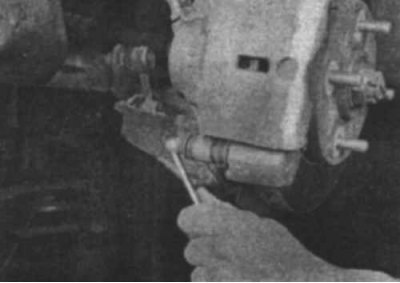

3.8 Снимите нижний крепежный болт или палец
8. Снимите нижний крепежный болт или нижний палец (3.8).

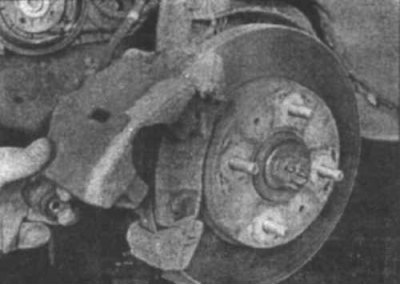

3.9 Поднимите суппорт и подвесьте его
9. Поднимите суппорт и подвяжите его (3.9).

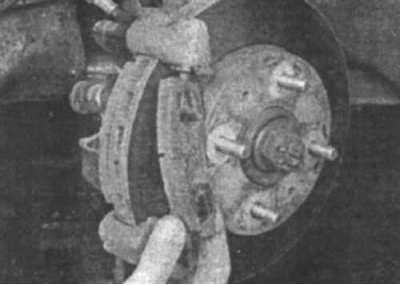

3.10 Снимите тормозные накладки
10. Снимите накладки с кронштейна суппорта (3.10).
11. Опустите поршень вглубь суппорта ручкой молотка.
12. Смажьте противошумовой смазкой заднюю сторону тормозных накладок.
13. Установите пружинные зажимы на кронштейн Установите противошумовую накладку на внешнюю накладку (3.5а, 3.5б, 3.5в, 3.5г, 3.5д) и установите накладки на кронштейн.
14. Опустите суппорт на накладки и установите нижний крепежный болт или палец, затянув его до требуемого момента затяжки.
Все модели
15. После замены накладок выжмите педаль тормоза несколько раз.
16. Проверьте уровень жидкости в бачке.
