Внимание! Колодки меняются только в комплекте на одну ось. При очистке колодок пыль и грязь удалять протиранием ветошью смоченной в спирте, продувать запрещается.
1. Отпустите гайки колес, поднимите автомобиль и установите на подставки. Снимите колеса.
2. Отверните болт нижней оси цилиндра (фото).

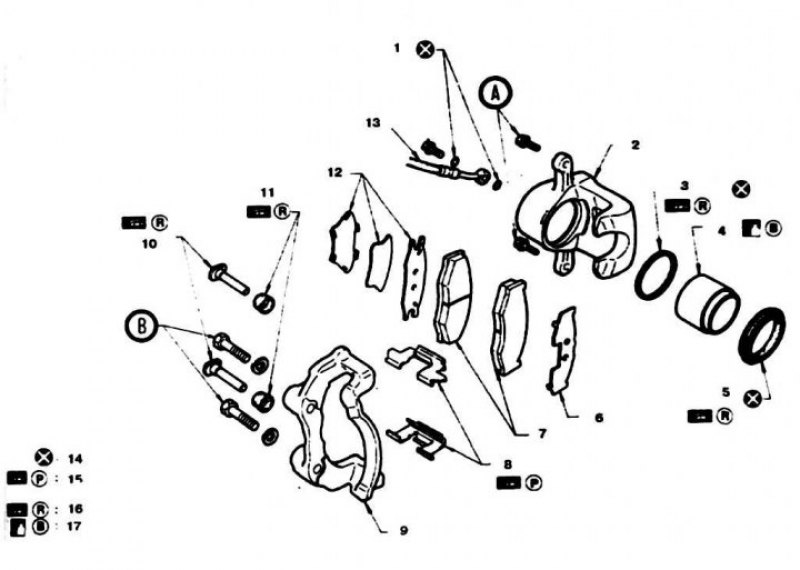

2. 2а Дисковый тоомоз CL25VA (заднеприводные а/м с 4-цилиндровыми двигателями): 1. Медные прокладки; 2. Цилиндр; 3. Манжета; 4. Поршень; 5. Чехол; 6. Наружная прокладка; 7. Колодки; 8. Держатели; 9. Суппорт; 10. Палец. Смазать скользящую часть; 11. Колпачки

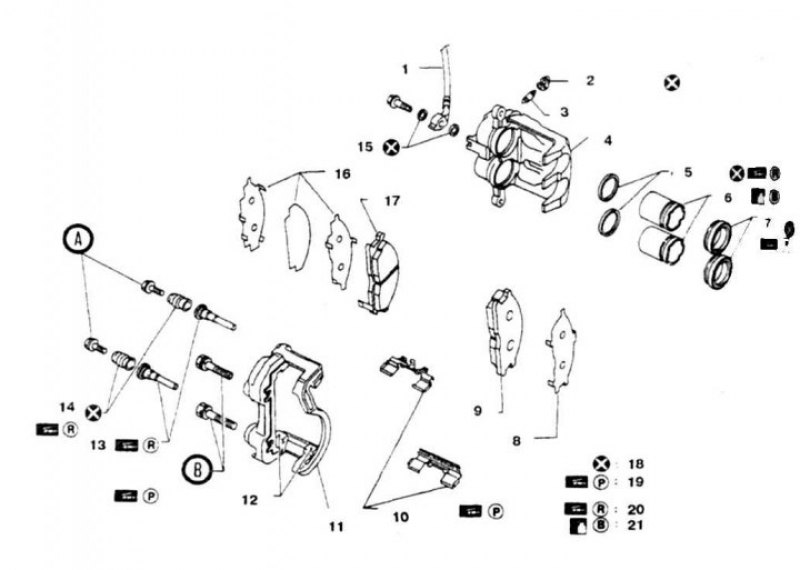

2.2б Дисковый тормоз CL25VD (все полноприводные а/м и все а/м с двигателями V6): 1. Шланг; 2. Колпачок; 3. Штуцер для прокачки; 4. Цилиндр; 5. Манжеты; 6. Поршень; 7. Чехол; 8. Наружная прокладка; 9, 17. Колодка; 10. Держатели; 11. Суппорт

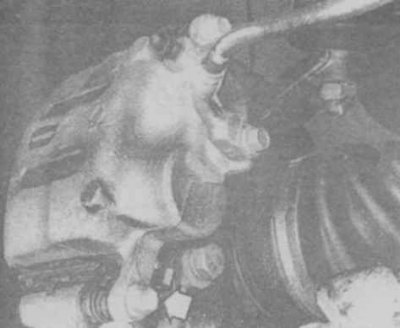

2.2в Болт нижней оси
3. Откиньте суппорт вверх (фото).

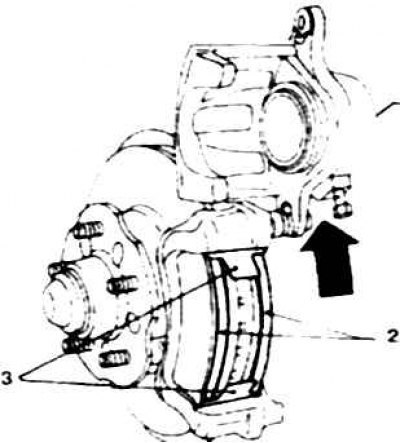

2.3 Откидывание суппорта для доступа к колодкам: 1. Цилиндр; 2. Колодка; 3. Держатели
4. Снимите держатели, прокладки и колодки. Обратите внимание на исходное расположение деталей.
5. Смажьте контактные поверхности суппорта силиконовой смазкой (фото).

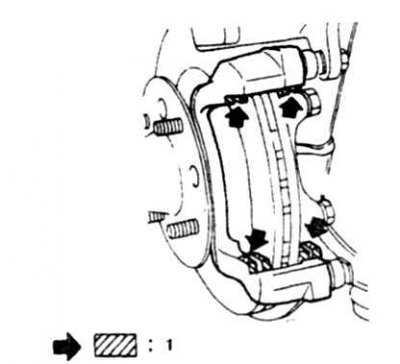

2.5 Точки смазки силиконовым составом 1. Место смазки
6. Установите новые внутренние колодки и прокладки.
7. Опустите суппорт и сместите наружу (фото).

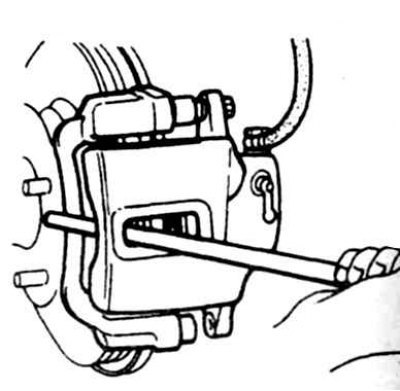

2.7 Смещение суппорта для установки наружных прокладок
8. Снова поднимите суппорт и установите новые наружные колодки и прокладки (фото).

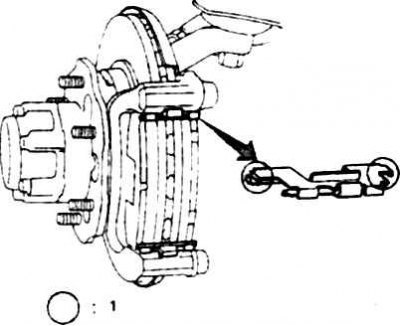

2.8 Смазка держателей колодок: 1. Место смазки
9. Опустите суппорт и затяните болт оси с заданным моментом.
10. Дальнейшие операции выполняются в обратном порядке. Проверьте уровень жидкости при необходимости восстановите. Проверьте работу тормозов.
