12.4а Крепежные детали контрольного тросика: 1. Трубка; 2. Зажим; 3. Втулка; 4.Тросик; 5. Упор; 6. Штифт выбора режима функционирования системы обогрева заднего стекла
12.4б Крепежные детали тросика рециркуляции воздуха: 1. Трубка; 2. Кронштейн крепления тросика; 3. Рычаг системы рециркуляции воздуха; 4. Штифт выбора режима функционирования системы кондиционирования воздуха; 5. Тросик; 6. Зажим
12.4в Детали крепления температурного тросика: 1. Кронштейн трубки; 2. Трубка; 3. Зажим; 4. Втулка крепления тросика; 5. Тросик; 6. Штифт выбора режима функционирования системы отопления и охлаждения; 7. Рычаг подачи воды
Замена
1. Отсоедините провод минусовой клеммы аккумулятора.
2. Снимите панель отделки приборного щитка.
3. Снимите бардачок и крышки консоли.
4. Снимите с тросиков зажимы, отсоедините тросики от шпильки рычага управления и рассоедините их.
12.5 Винты крепления блока управления системы кондиционирования воздуха и отопления (указаны стрелками).
5. Открутите крепежные винты, блока управления системы кондиционирования воздуха и отопления (12.5).
6. Отсоедините приборы от панели.
7. Установка проводится в обратном порядке снятия.
Установка тросиков
12.8 Для замены тросика рычаг системы устанавливается в режим обогрева: 1. 8 мм; 2. Стандартное положение рычага
12.9 Для замены тросика рычаг системы рециркуляции воздуха устанавливается в режим отключения вентилятора.: 1. 53 мм; 2. Стандартное положение рычага
Данная процедура показана на рисунках 12.8, 12.9 и 12.10.

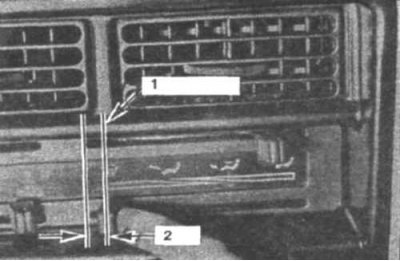

12.10 Чтобы заменить тросик, следует установить температурный рычаг в крайнее левое положение: 1. Стандартное положение рычага; 2. 8 мм
Вентиляционно-отопительный тросик
8. Включите систему отопления (12.8). Установите рычаг на минимальный уровень обогрева, присоедините тросик к рычагу и замените зажим.
Тросик системы рециркуляции воздуха
9. Выключите вентилятор (12.9). Установите рычаг на минимальный уровень вентиляции, присоедините тросик к рычагу и замените зажим.
Тросик регулирования температуры
10. Установите рычаг системы отопления в левое положение, установите рычаг водяного вентиля на максимальный уровень, присоедините тросик к рычагу и замените зажим (12.10).
