Снятие
1. Снимите воздушный фильтр.
2. Снимите крышку головки блока цилиндров 1 (см.рис.4.21).

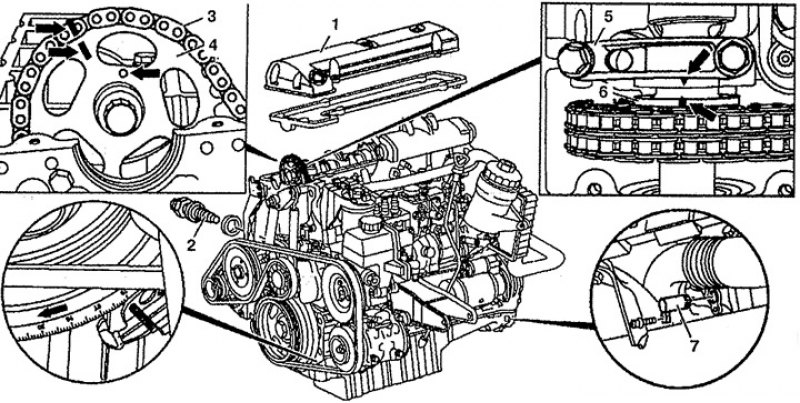

Рис. 4.21. Распределительный вал: 1. Крышка головки блока цилиндров, 2. Натяжитель цепи, 3. Цепь ГРМ, 4. Шкив распределительного вала, 5. Крышка подшипника, 6. Распределительный вал, 7. Блокировочное устройство.
3. Установите поршень первого цилиндра в ВМТ. Метки на распределительном вале и крышке первого подшипника должны быть совмещены.
4. Пометьте расположение цепи ГРМ 7 на шкиве распределительного вала 4 (стрелки).
5. Установите блокировочное устройство 7 на венец маховика.
6. Снимите натяжитель цепи 2.
7. Открутите болт 12, снимите прокладку 13 и шкив распределительного вала 4 (см.рис.4.22).

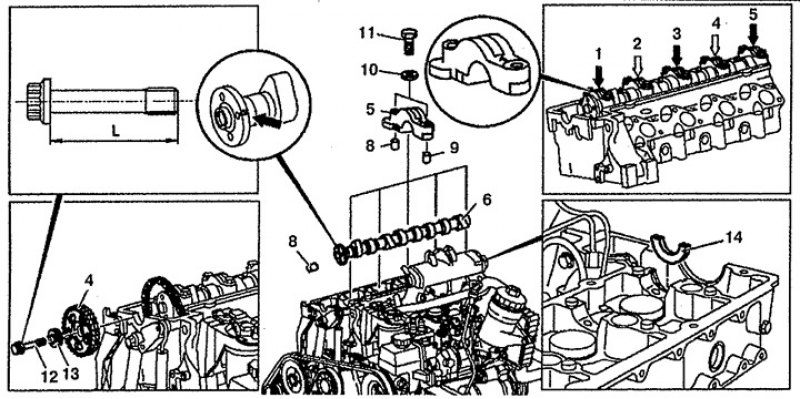

Рис. 4.22. Распределительный вал: 4. Шкив распределительного вала, 5. Крышка подшипника, 6. Распределительный вал, 8. Цилиндрический палец, 9. Регулировочные втулки, 10. Прокладка, 11, 12. Болт, 13. Прокладка, 14. Регулятор радиального биения.
8. Ослабьте крышку 5 коренного подшипника распределительного вала и снимите ее. Порядок ослабления болтов крепления крышек коренных подшипников распределительного вала указан на рис. 4.23. Сначала необходимо открутить болты крепления 1, 3 и 5 крышек. Затем необходимо открутить болты крепления 2 и 4 крышек. Крышки подшипников распределительного вала имеют маркировку, соответствующую номеру подшипника (см.рис.4.24).

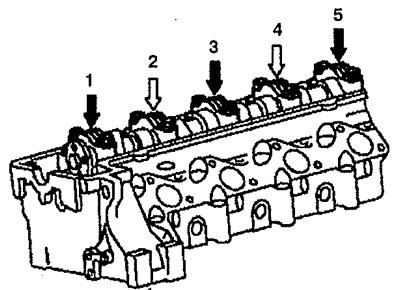

Рис. 4.23. Порядок ослабления и затяжки болтов крепления крышек подшипников распределительного вала.

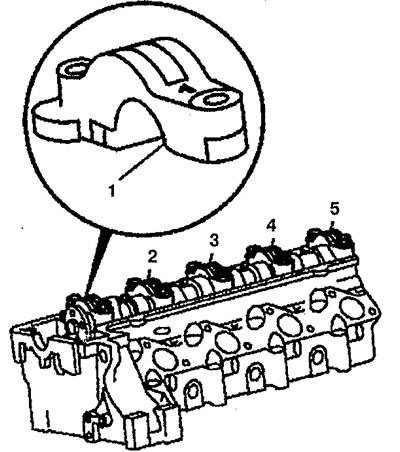

Рис. 4.24. Маркировка крышек подшипников распределительного вала.
9. Снимите распределительный вал 6. Проверьте регулятор радиального биения 14 распределительного вала.
Установка
10. Установка производится в порядке, обратном снятию. Смажьте распределительный вал 6 и установите его в головку блока цилиндров, чтобы метка ВМТ на распределительном вале (стрелка) была направлена вверх (см.рис.4.22). Метка на цепи ГРМ 3 должна быть совмещена с меткой на шкиве распределительного вала 4. Перед установкой крышки головки блока цилиндров убедитесь, что метка ВМТ на распределительном вале и его шкиве 4 совпадают с меткой на цепи ГРМ 3. Затяжка болтов крепления крышек подшипников распределительного вала производится в порядке, обратном ослаблению. Фазы газораспределения двигателя приведены в таблице 4.1.

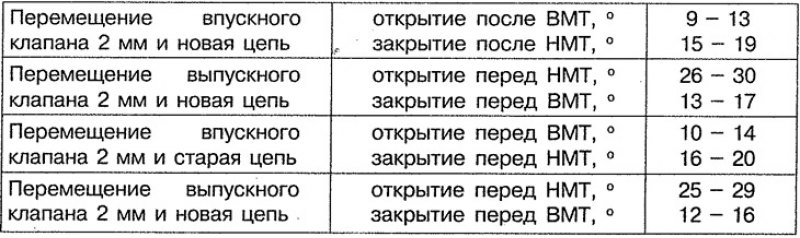

Таблица 4.1. Фазы газораспределения двигателя.
