Снятие
1. Отсоедините отрицательный провод от батареи.
2. Слейте охлаждающую жидкость.
3. Снимите впускной коллектор 13 (см.рис.4.15).

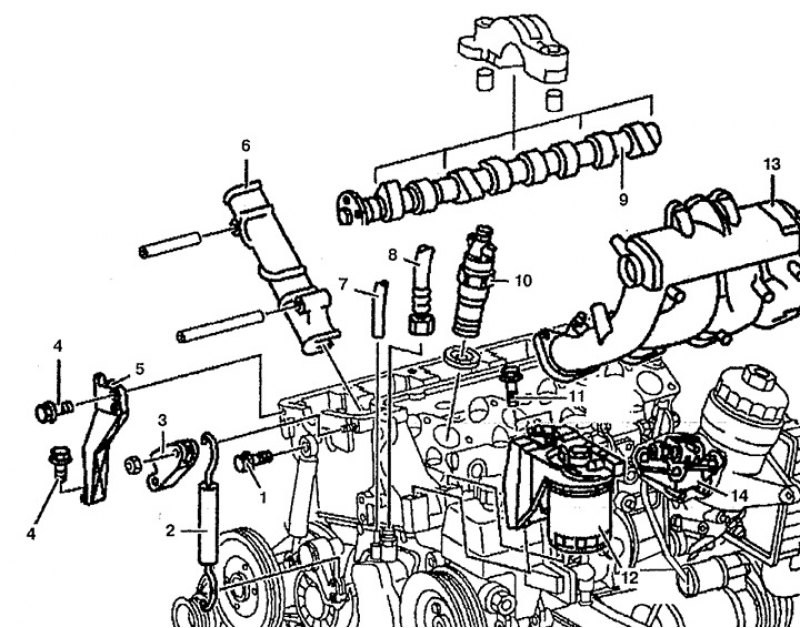

Рис. 4.15. Головка блока цилиндров: 1, 4, 11. Болт, 2. Пружина, 3. Рычаг натяжения пружины, 5. Опора, 6. Скользящий рычаг, 7, 8. Вакуумные трубки, 9. Распределительный вал, 10. Форсунка, 12. Топливный фильтр, 13. Впускной коллектор, 14. Охладитель топлива.
4. Снимите форсунки 10.
5. Снимите топливопроводы и охладитель топлива 14.
6. Открутите болты 11 и отсоедините топливный фильтр 12 вместе с присоединенными трубками.
7. Снимите ремень привода генератора.
8. Снимите рычаг натяжения пружины 3 и пружину 2.
9. Открутите болт 1 крепления демпфера к головке блока цилиндров.
10. Отсоедините вакуумные трубки 7 и 8 от вакуумного насоса.
11. Отсоедините опору 5 от кронштейна генератора.
12. Снимите распределительный вал 9.
13. Снимите скользящий рычаг 6 с головки блока цилиндров.
14. Отсоедините разъемы проводки от свечей накаливания R13-R16 (см.рис.4.16).

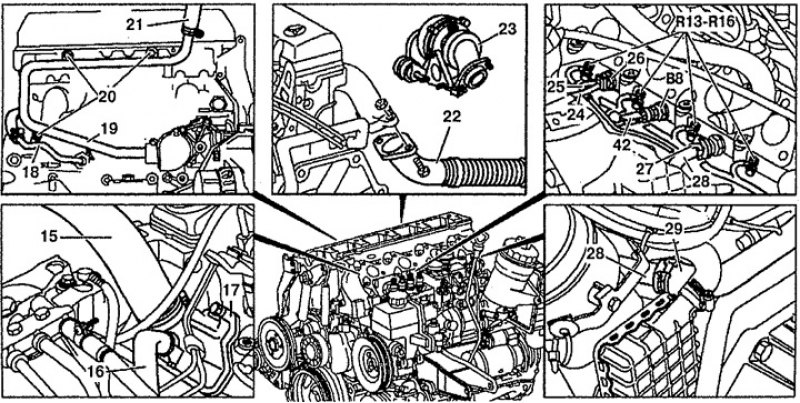

Рис. 4.16. Головка блока цилиндров: 15, 16, 29. Патрубки системы охлаждения, 17. Корпус, 18. Нагнетающая трубка системы отопления, 19. Возвратная трубка системы отопления, 20. Болты, 21. Патрубок системы охлаждения, 22. Передняя часть выпускной системы, 23. Турбонаддув, 24, 25. Вакуумные трубки, 26. Термоклапан, 27. Протектор, 28. Труба системы охлаждения, В8. Датчик температуры охлаждающей жидкости, R13-R16. Свечи накаливания, Х42. Разъем проводки датчика температуры охлаждающей жидкости.
15. Отсоедините вакуумные трубки 24 и 25 от термоклапана 26.
16. Отсоедините разъем проводки Х42 от датчика температуры охлаждающей жидкости В8.
17. Отсоедините патрубки системы охлаждения 15 и 16 от корпуса 17.
Источник доступен на веб-сайте [www.Autoinstruction.ru]
18. Отсоедините патрубок системы охлаждения 29 от трубы системы охлаждения.
19. Снимите протекторы 27 и трубу системы охлаждения 28.
20. Снимите патрубок системы охлаждения 21 от возвратной трубы системы отопления 19.
21. Открутите болты 20.
22. Отсоедините возвратную трубу системы отопления 19 от корпуса насоса системы охлаждения.
23. Отсоедините выпускную трубу 22 от выпускного коллектора.
24. Снимите турбонаддув 23.
25. Открутите болты 31 крепления крышки цепного привода ГРМ.
26. Ослабьте и открутите болты 32, 33 и 34 крепления головки блока цилиндров (см.рис.4.17). Порядок ослабления болтов крепления указан на рис. 4.18.

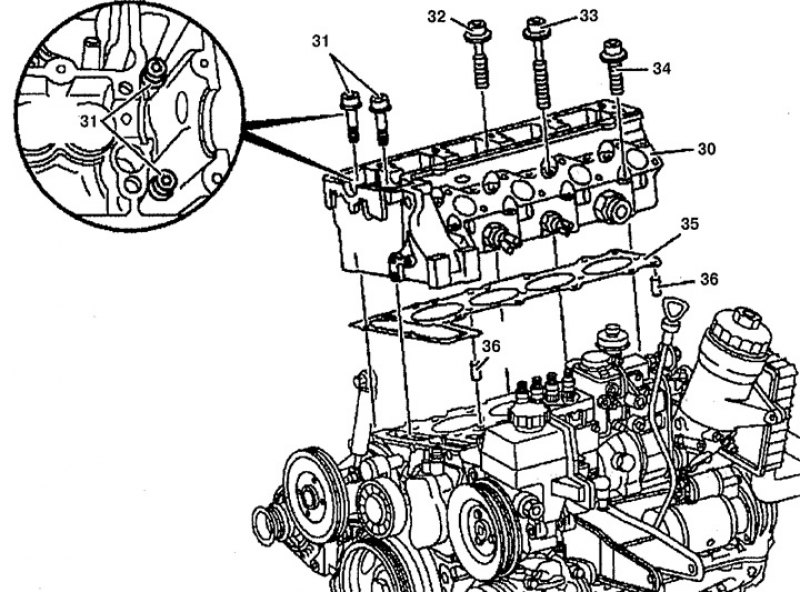

Рис. 4.17. Головка блока цилиндров: 30. Головка блока цилиндров, 31. Болт, 32, 33, 34. Болты крепления головки блока цилиндров, 35. Прокладка головки блока цилиндров, 36. Регулировочные пальцы.

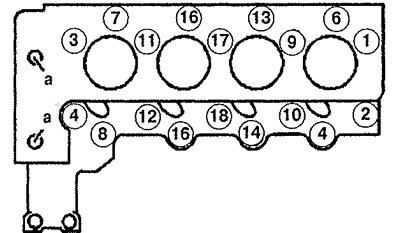

Рис. 4.18. Порядок ослабления болтов крепления головки блока цилиндров
27. Проверьте болты крепления головки блока цилиндров и, при необходимости, замените их.
28. Снимите головку блока цилиндров 30. Протрите контактные и резьбовые поверхности, проверьте отсутствие повреждений.
Установка
29. Установка производится в порядке, обратном снятию. Замените прокладку 35 головки блока цилиндров и убедитесь, что она установлена на регулировочных пальцах 36 правильно. Порядок затяжки болтов крепления головки блока цилиндров указан на рис. 4.19.

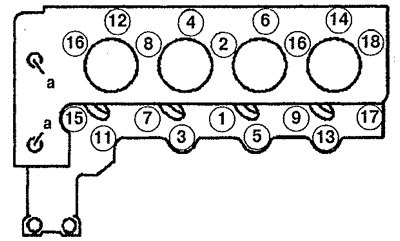

Рис. 4.19. Порядок затяжки болтов крепления головки блока цилиндров
30. Смажьте резьбовую часть и опорную поверхность головки блока цилиндров.
31. Замените фиксатор возвратной трубы системы отопления 19.
32. Пружина 2 устанавливается цветной меткой вверх.
