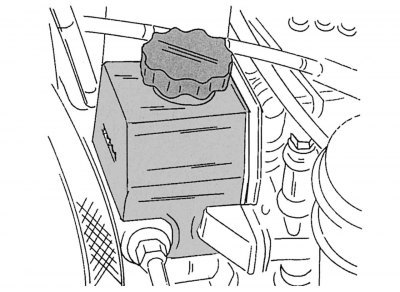

Рис. 257. Расположение бачка для жидкости гидроусилителя
В гидроусилителе рулевого управления используется работающий в цилиндре золотник. В зависимости от направления вращения рулевого колеса на золотник с одной или другой стороны действует под давлением жидкость, в результате чего снижается необходимое для поворота усилие. В системе гидроусилителя используется жидкость, аналогичная заливаемой в автоматическую КП. На рис. 257 показан отдельный бачок для жидкости, расположенный рядом с ремнем привода насоса гидроусилителя.
Жидкость из бачка через клапан подается лопастным насосом, установленным в системе.
Прежде чем снимать какие-либо детали рулевого управления, следует проверить их состояние.
