Последовательность работ
Снятие
1. Снимите рычаг очистителя.

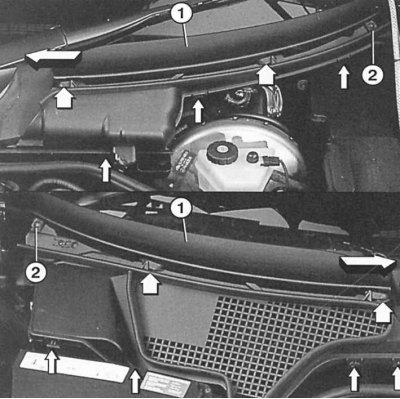

Рис. 3.16. Снятие защитных решеток воздухозаборника
2. Снимите левую и правую защитные решетки воздухозаборника, для чего сначала снимите облицовку 1 (рис. 3.16), отвернув винт 2 и подняв прижимы (толстые стрелки). Снимите облицовку вправо и влево (толстые стрелки вправо и влево). Выверните три винта. После освобождения зажимов (тонкие стрелки: слева — три, справа — четыре) снимите решетки.
3. Снимите крышку рычажного механизма.

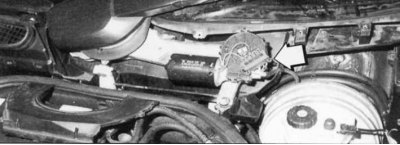

Рис. 3.17. Отсоединение штекера от моторедуктора стеклоочистителя
4. Отсоедините штекер (стрелка, рис. 3.17) от моторедуктора стеклоочистителя.
5. Выверните слева и справа по гайке на фланце привода и винт на моторедукторе.
6. Отверткой поднимите зажимы для резиновых колец рычажного механизма.
7. Выньте моторедуктор стеклоочистителя вместе с рычажным механизмом.
8. Перед демонтажем моторедуктора четко запомните или зарисуйте положение рычага очистителя и рычажного механизма.

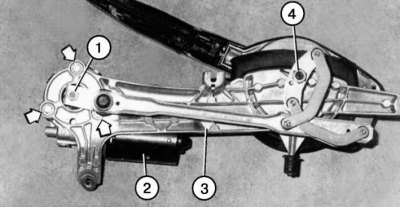

Рис. 3.18. Моторедуктор в сборе с рычажным механизмом: 1 – гайка; 2 – моторедуктор; 3 – рычаг; 4 – осевая гайка
9. Для отсоединения моторедуктора стеклоочистителя 2 (рис. 3.18) от рычага 3 снимите гайку 1 кривошипа привода и три крепежных винта (стрелки). Кривошип моторедуктора и выдвижная штанга практически образуют в среднем положении одну линию. При демонтаже рычажного механизма важно сохранить среднее положение щетки очистителя и рычажного механизма, которое фиксируется при помощи осевой гайки 4 головки привода.
10. Выньте моторедуктор стеклоочистителя вместе с рычажным механизмом.
Установка
1. Удостоверьтесь, что моторедуктор стоит в среднем положении. В противном случае подсоедините штекер, включите зажигание, включите на короткое время моторедуктор и выключите его при помощи включателя стеклоочистителя. После этого выключите зажигание.
2. Заверните крепление моторедуктора с моментом затяжки 5 Н·м.
3. Насадите рычажный механизм на кривошип моторедуктора.
4. Рычаг очистителя с рычажным механизмом соедините согласно вашему рисунку, сделанному при снятии, и наверните гайку на ось моторедуктора.
5. Рычаг кривошипа насадите на ось моторедуктора так, чтобы рычаг кривошипа и рычаг очистителя образовали одну линию. Затяните крепежную гайку с моментом затяжки 20 Н·м.
6. Насадите стеклоочиститель и подсоедините штекер.
7. Установите резиновые кольца и заверните винт.
8. Установите стеклоочиститель.
9. Рычаг очистителя насадите на головку привода, затяните 6-гранный винт и наденьте крышку.
10. Поставьте защитные решетки на воздухозаборник.
11. Закройте капот и проверьте работу стеклоочистителя.
