Примечание. На автомобилях последних выпусков установлен модернизированный отопитель, который мешает снятию очистителя лобового стекла. Для снятия стеклоочистителя лобового стекла с такого автомобиля, перед выполнением работы включите очиститель на малой скорости. Когда поводки щеток окажутся в вертикальном положении, выключите на автомобиле зажигание.
Снятие
1. Подготавливаем автомобиль к выполнению ремонтных работ.
2. Снимаем решетку воздухопритока системы вентиляции.
3. Ослабив хомут, отсоединяем пароотводящий шланг радиатора отопителя от патрубка расширительного бачка.
4. Утапливаем пароотводящий шланг в отверстия левой части облицовки моторного отсека.

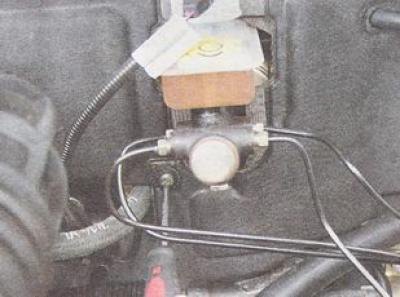

5. Крестовой отверткой отворачиваем винт, соединяющий части обшивки моторного отсека.
6. Снимаем левую часть обшивки моторного отсека.
7. Подсоединяем пароотводящий шланг радиатора отопителя к расширительному бачку (можно без установки хомута), чтобы не допустить проливания охлаждающей жидкости.

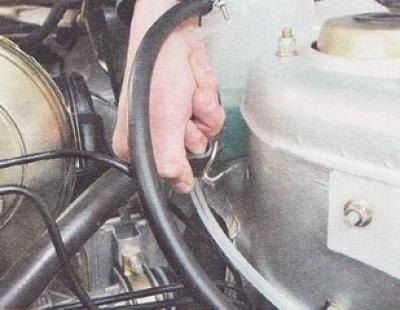

8. Отсоединяем резиновый ремень крепления расширительного бачка системы охлаждения и отводим бачок в сторону от мотор-редуктора стеклоочистителя, не отсоединяя шлангов.

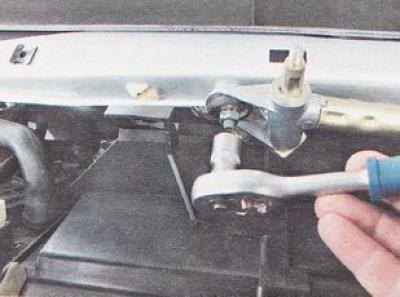

9. Торцовым ключом на 10 мм отворачиваем гайку крепления вала правого рычага стеклоочистителя.
10. Этим же ключом отворачиваем гайку крепления вала левого рычага стеклоочистителя.

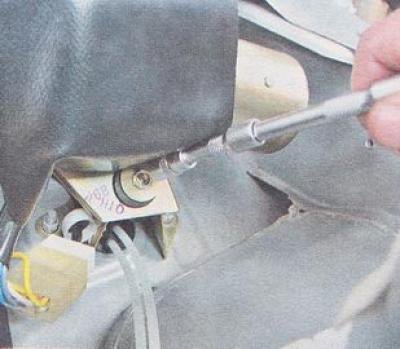

11. Торцовым ключом на 10 мм отворачиваем болт крепления мотор-редуктора к кронштейну.
Текст взят с портала проекта: AutoInstruction.ru
12. Разъединяем разъем жгута проводов стеклоочистителя.
13. Аккуратно, стараясь не повредить рамку лобового стекла, извлекаем рычаги стеклоочистителя из-под рамки и снимаем стеклоочиститель.
Установка
Примечание. Если стеклоочиститель новый или после ремонта, то подсоедините его разъему к бортовой сети автомобиля. Кратковременно включите в работу и обесточьте очиститель (выключив зажигание) в момент, когда тяга кривошипа развернет валы рычагов в крайнее (по часовой стрелке) положение. Это соответствует вертикальному положению щеток на стекле.
Устанавливаем очиститель лобового стекла и все снятые детали в обратной последовательности.
