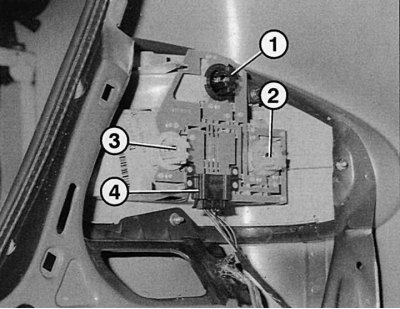

Рис. 9.24. Разобранный задний фонарь в заднем крыле: 1 – указатель поворота; 2 – сигнал торможения/габаритный/стояночный свет; 3 – габаритный/стояночный свет; 4 – штекерный разъем
При замене задних противотуманных фонарей и фонаря заднего хода, размещенных в крышке багажника (рис. 9.24), следует руководствоваться пп. 2–4.
Последовательность работ
1. Откройте багажник, откройте заглушку в обивке багажника, закрывающую задний фонарь.

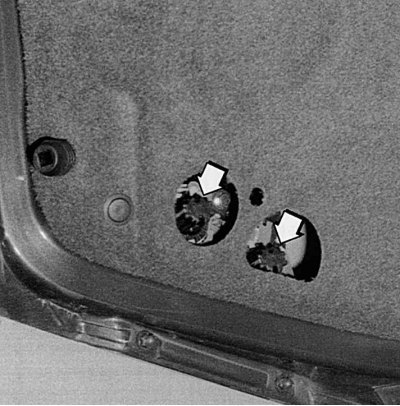

Рис. 9.25. Для замены неисправной лампы фонаря заднего хода или задних противотуманных фонарей необходимо повернуть патрон (стрелки) против часовой стрелки (влево) и вынуть из корпуса фонаря
2. Патрон лампы поверните против часовой стрелки (влево) и снимите с корпуса фонаря (рис. 9.25).
3. Нажмите на лампу в патроне немного вниз, поверните влево (против часовой стрелки) и выньте из патрона.
(Весь материал скопирован с сайта: AutoInstruction.ru)
4. При установке следите за тем, чтобы патрон при повороте по часовой стрелке (вправо) четко вошел в зацепление.
